SERIES PRINT  OX
SERIES PRINT UX

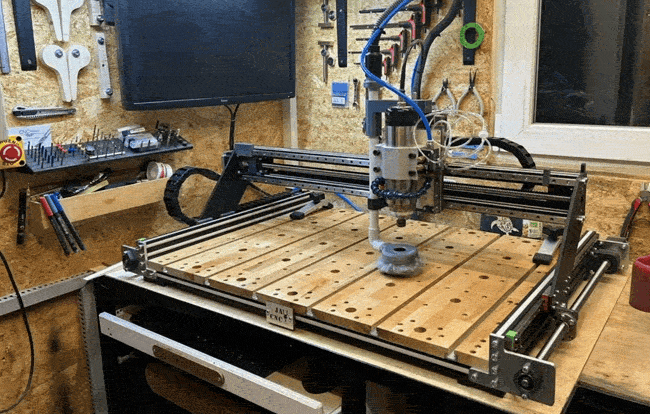

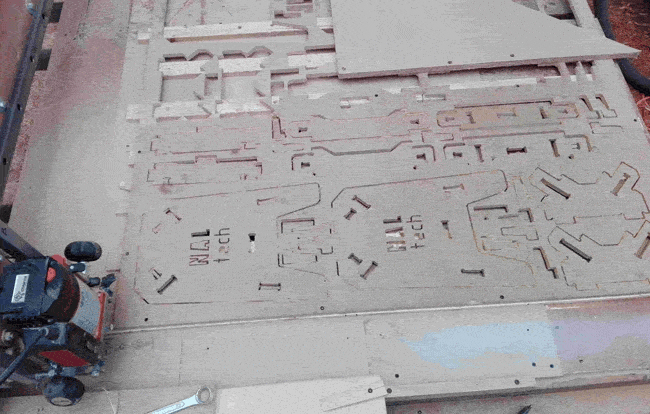

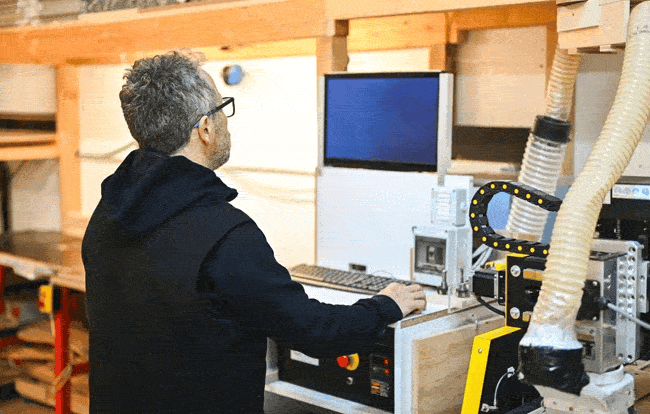

NALCNC - Fraiseuses CNC grand format capable de :

• Usiner bois massif, aluminium léger, composites
• Travailler en grand et très grand format - jusqu’à 1500 × 3000 mm SÉRIE OX50 PRINT, et jusqu’à 3500 × 6600 mm SÉRIE UX2 PRINT -

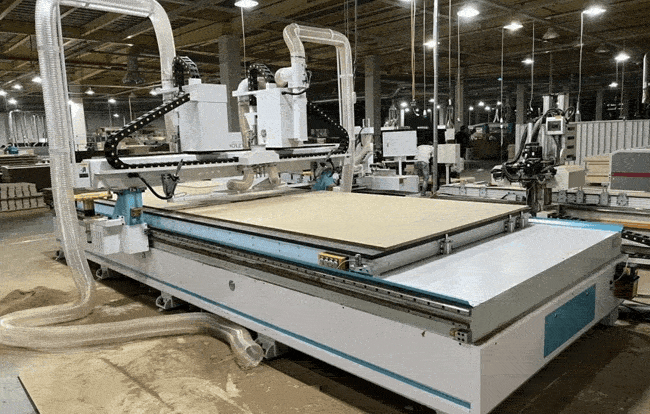

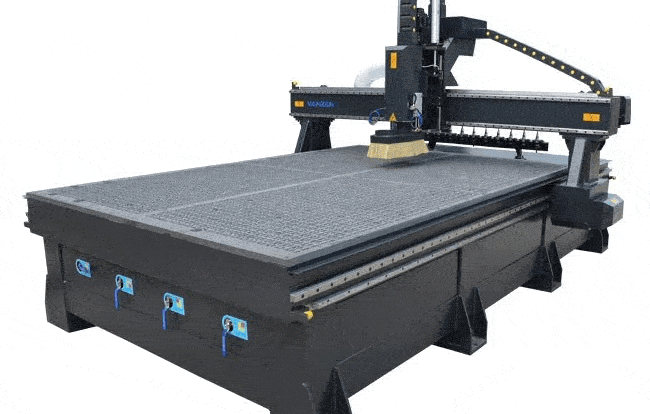

• Une rigidité proche de machines industrielles, à coût réduit. Nouvelles structures hybrides haute performance avec une rigidité équivalente à des pièces aluminium.
• Déplacement à vide rapide 8000-15000mm/mn, et vitesses de coupe optimisées .

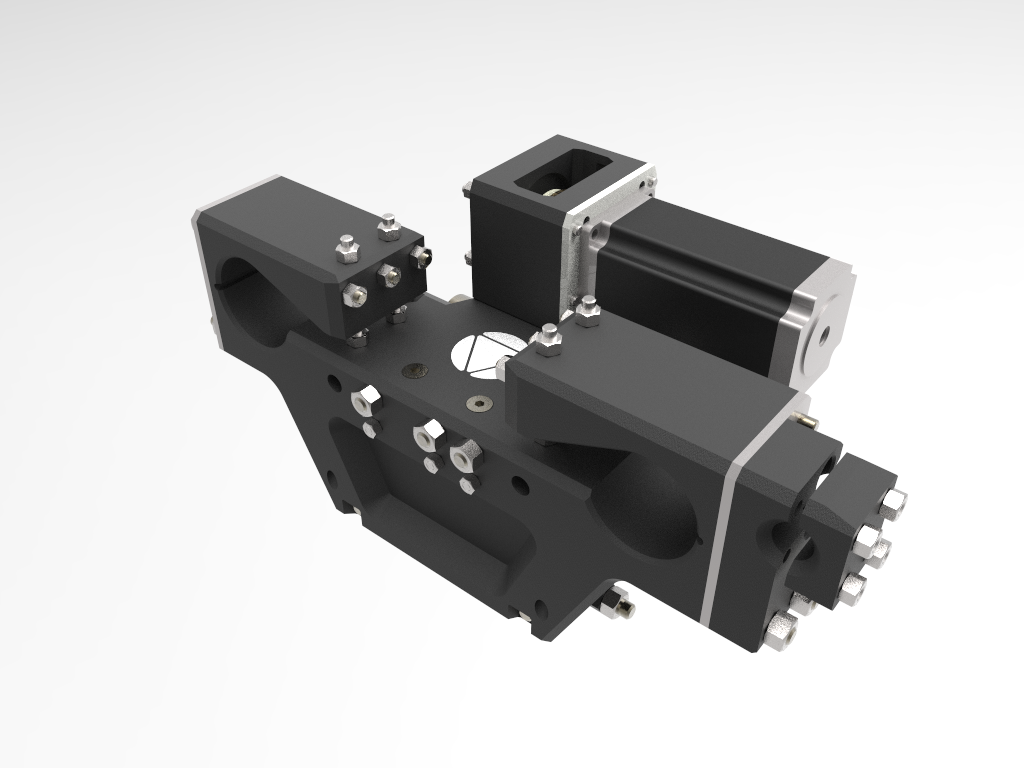

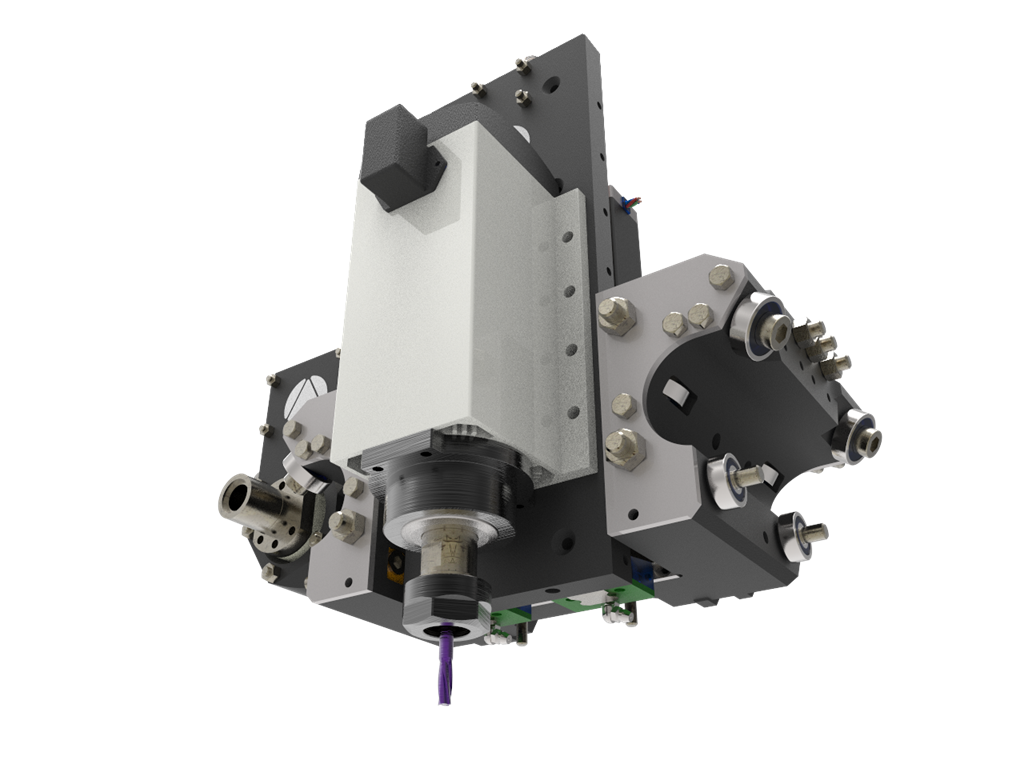

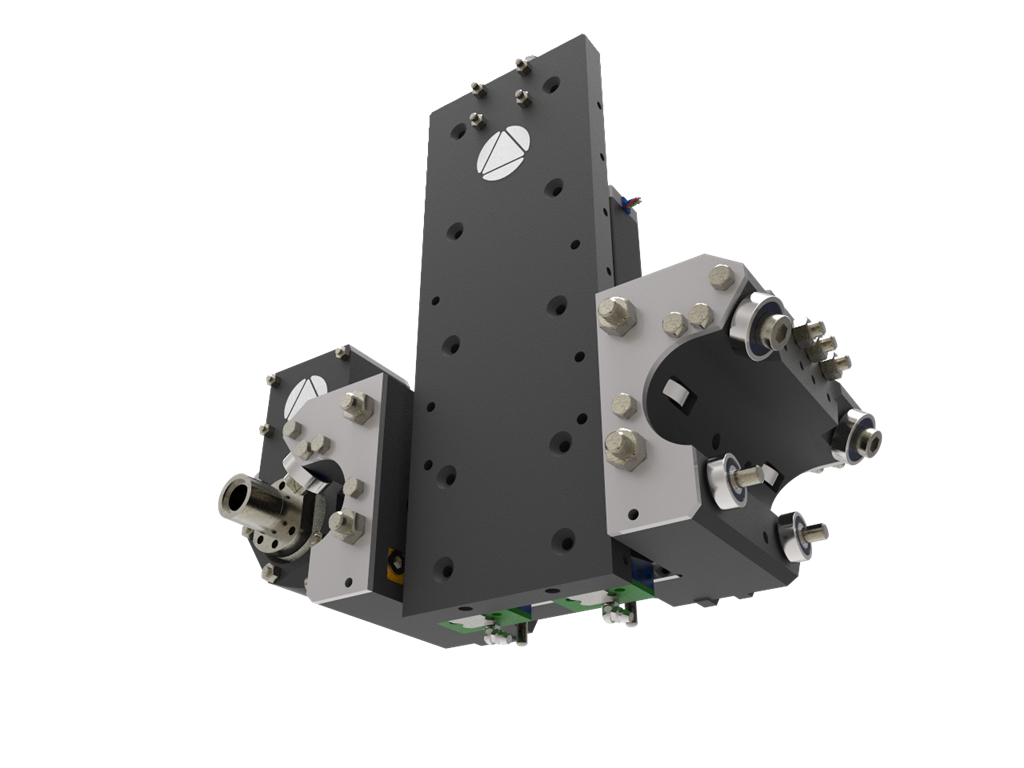

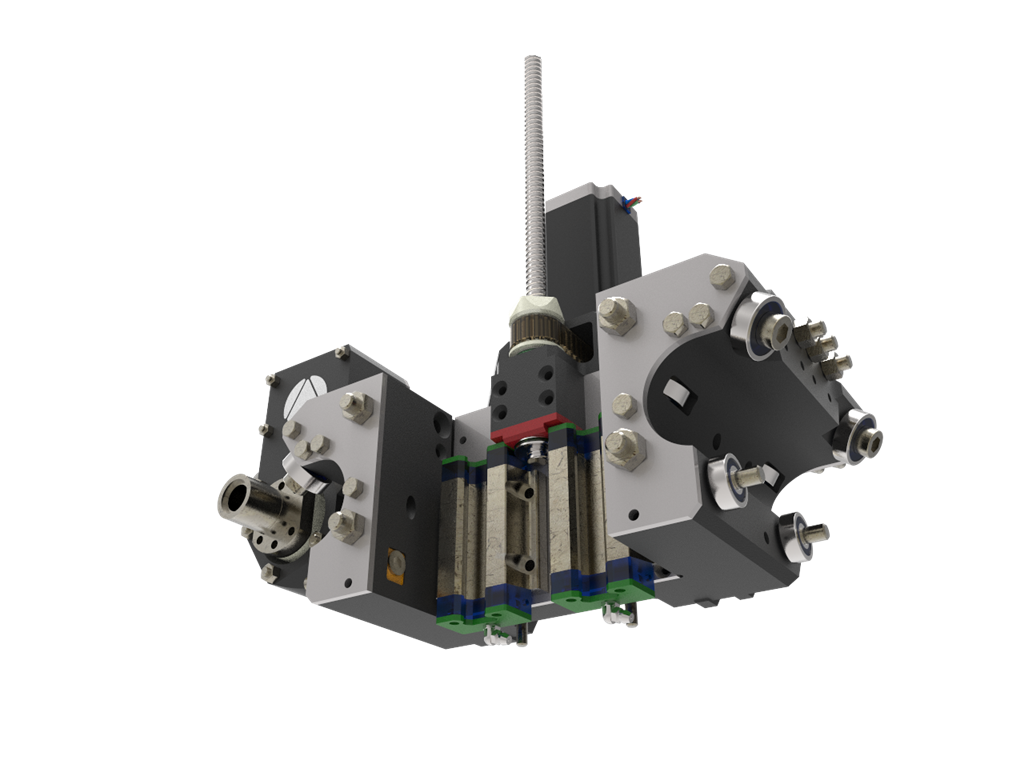

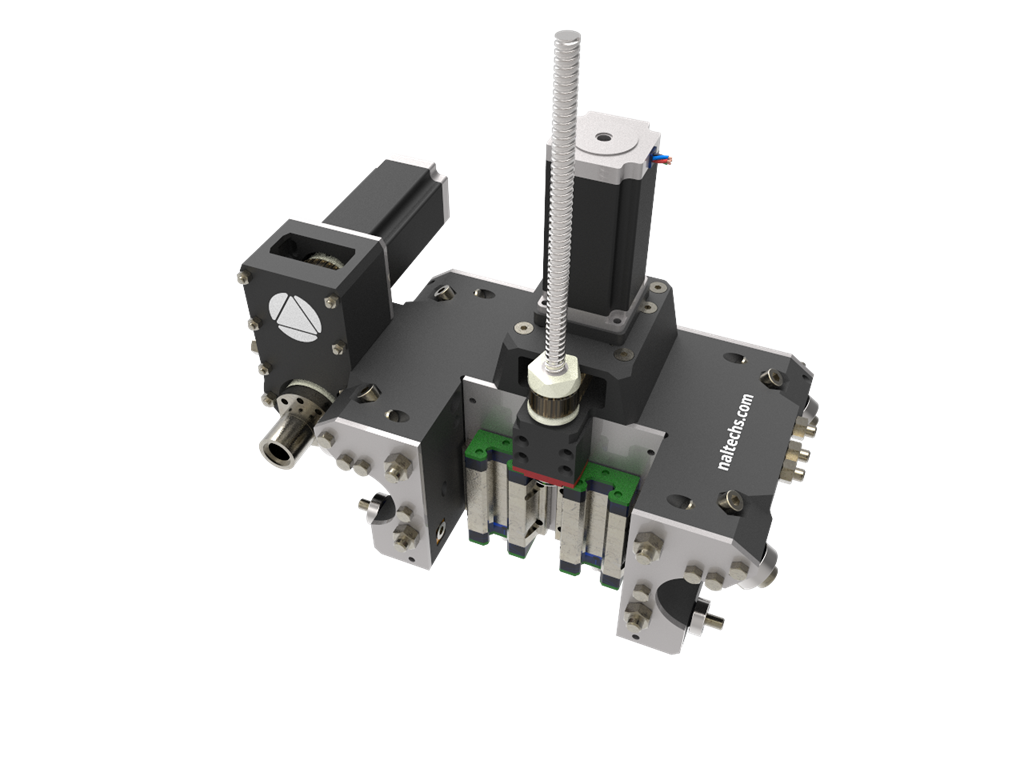

TROIS MODULES MECANIQUES - OPEN SOURCE : 1 MODULE YZ et  2 MODULES X-X fabriqués par impression 3D - FDM par défaut en PETG-Pro,  en PETG-CF, ou en Nylon PAH-CF. Chaque module est renforcé par des barres d’acier filetées judicieusement positionnées et vissées après impression pour une bonne compatibilité structurelle. Cette composition mécanique définit un matériau haute performance.

L'impression 3D assure la précision géométrique, tandis que les barres d’acier confèrent une résistance exceptionnelle à la traction, à la torsion et une bonne stabilité dimensionnelle . Une association technique qui confère aux modules une robustesse et une précision équivalentes à des pièces usinées en aluminium, mais à un coût bien inférieur.

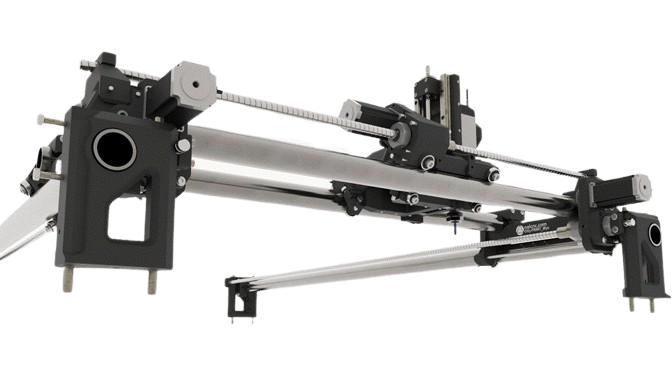

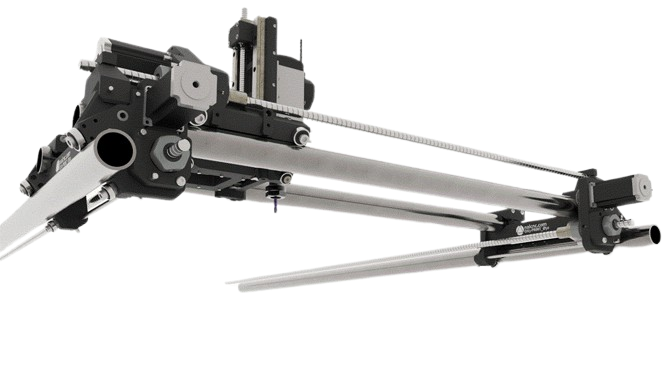

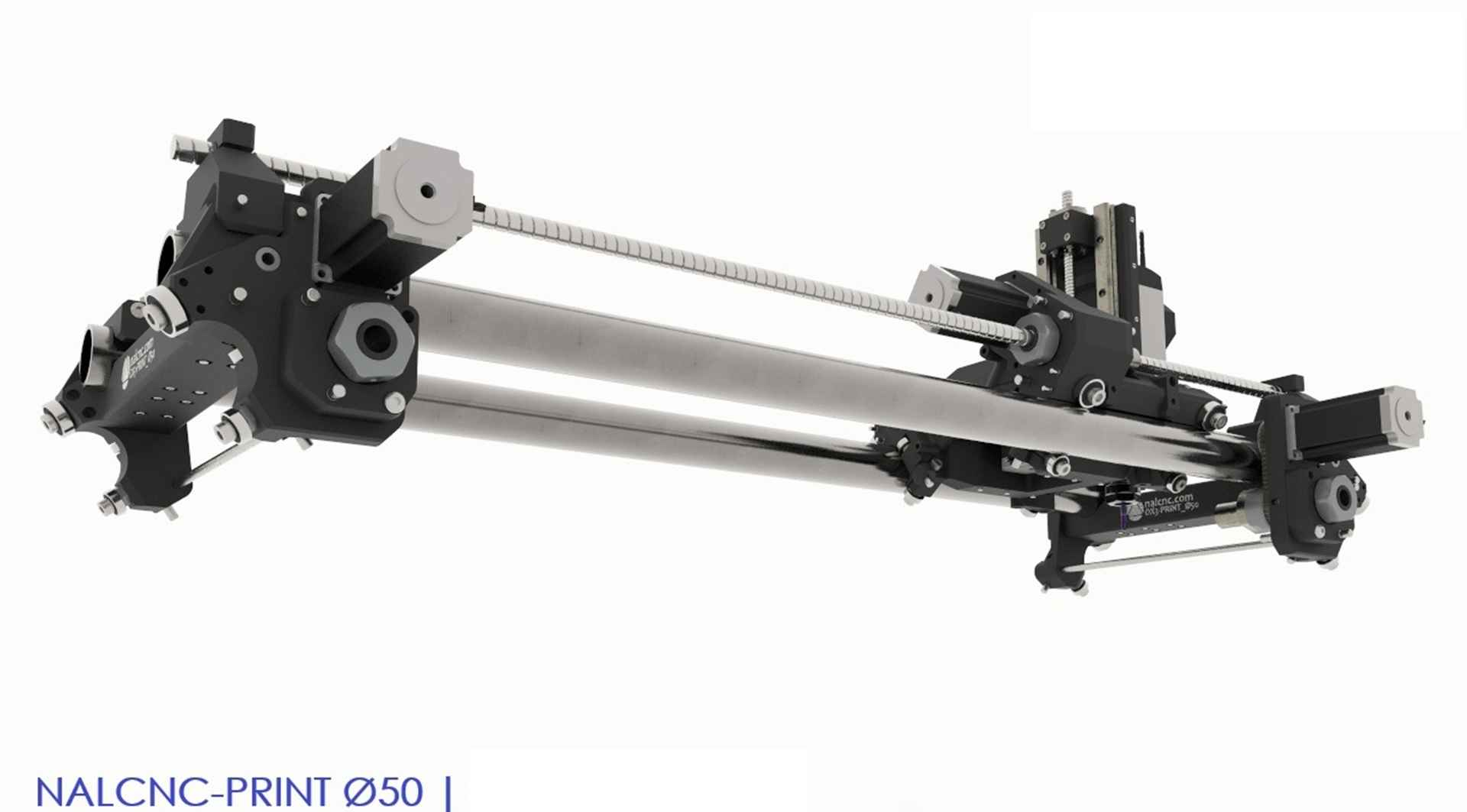

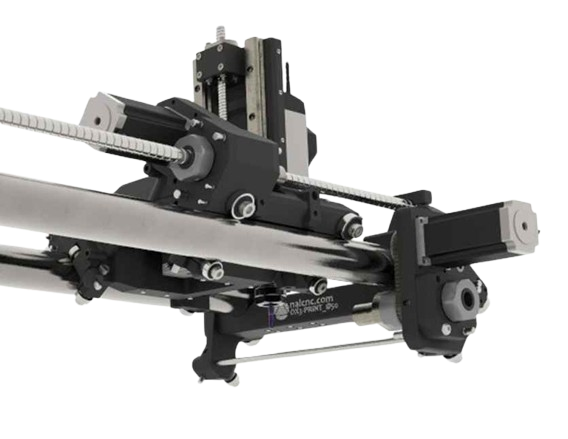

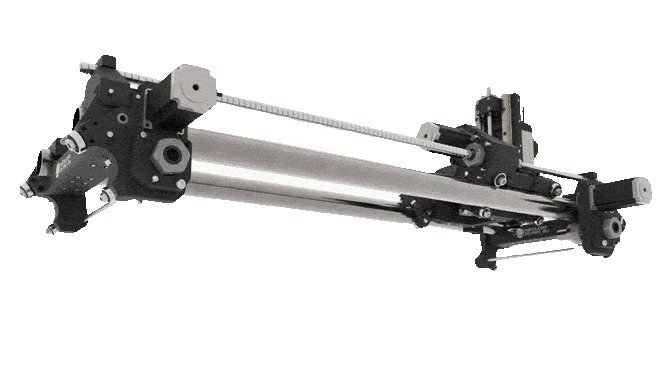

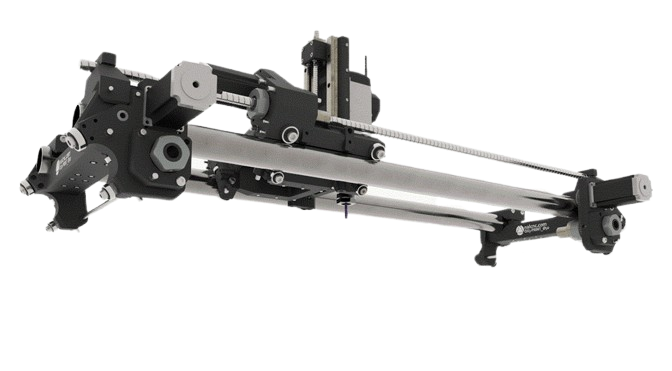

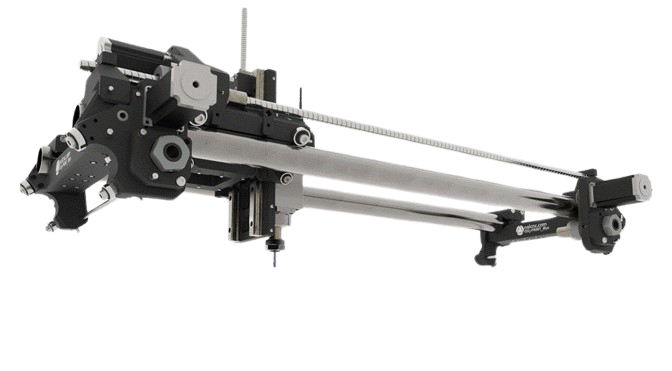

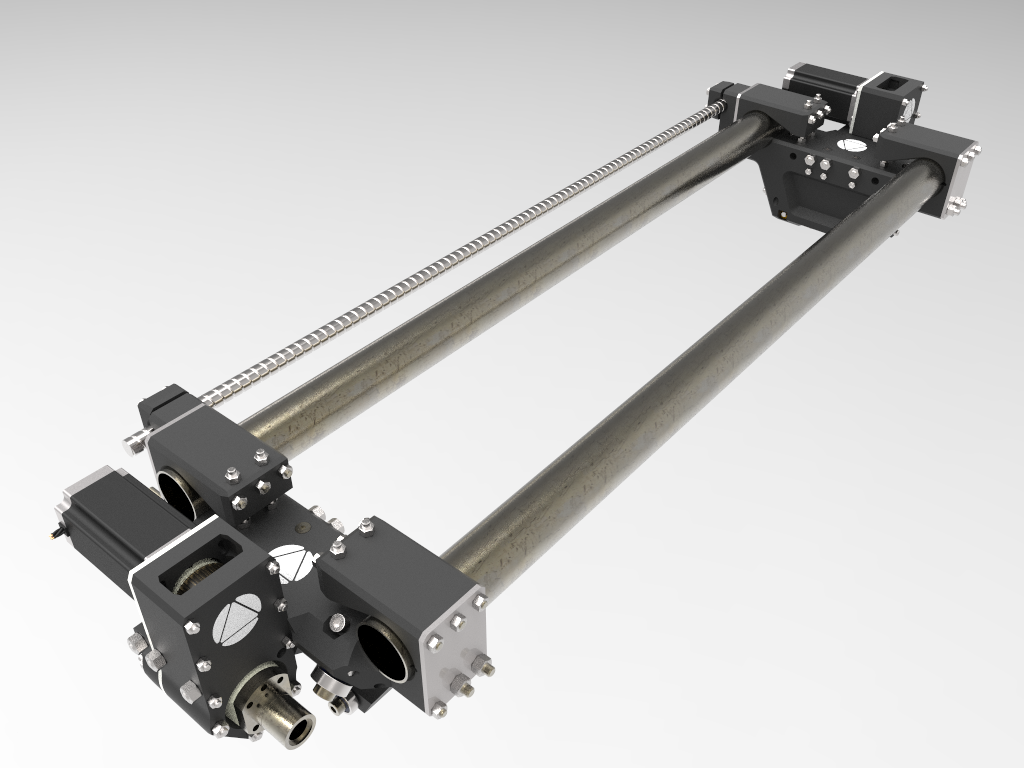

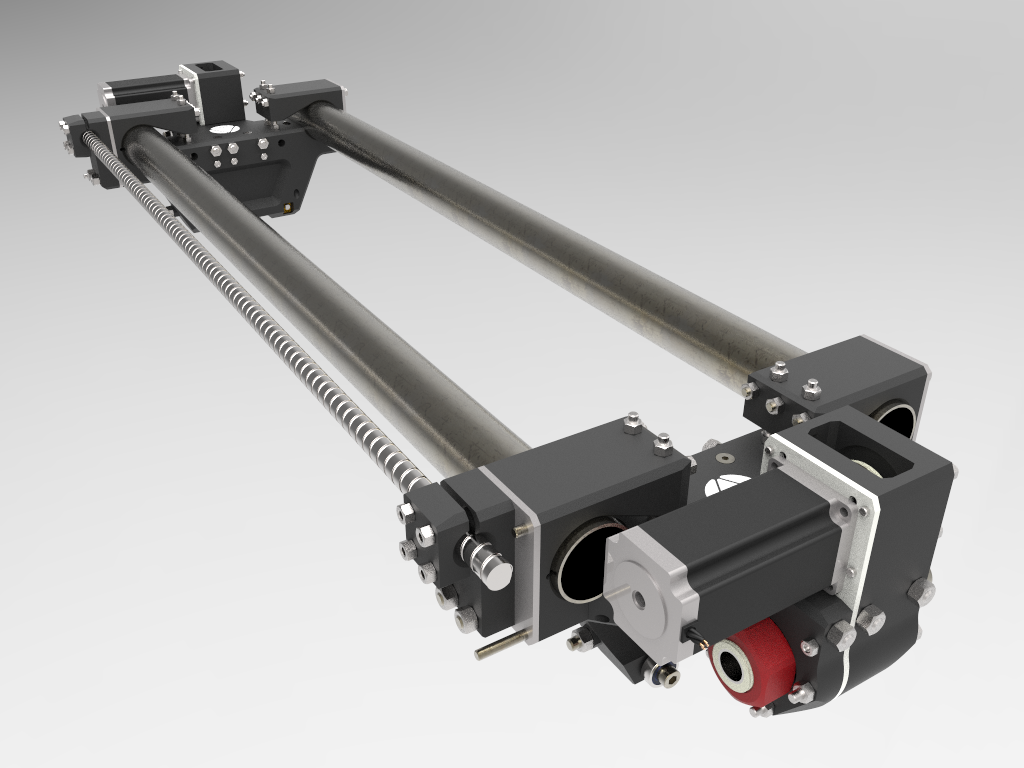

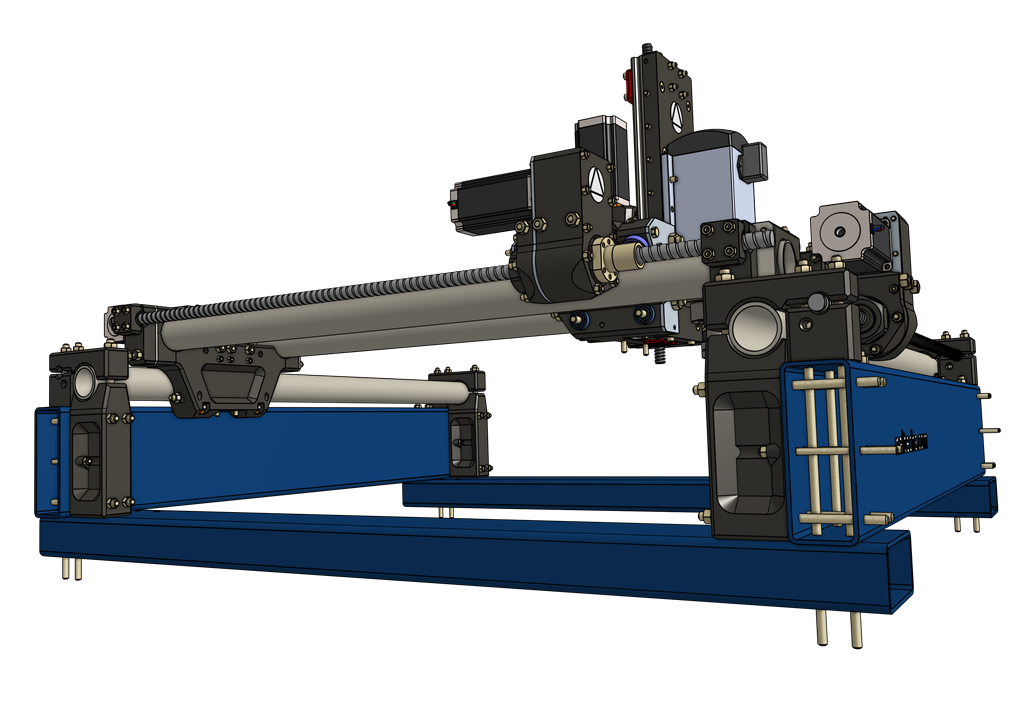

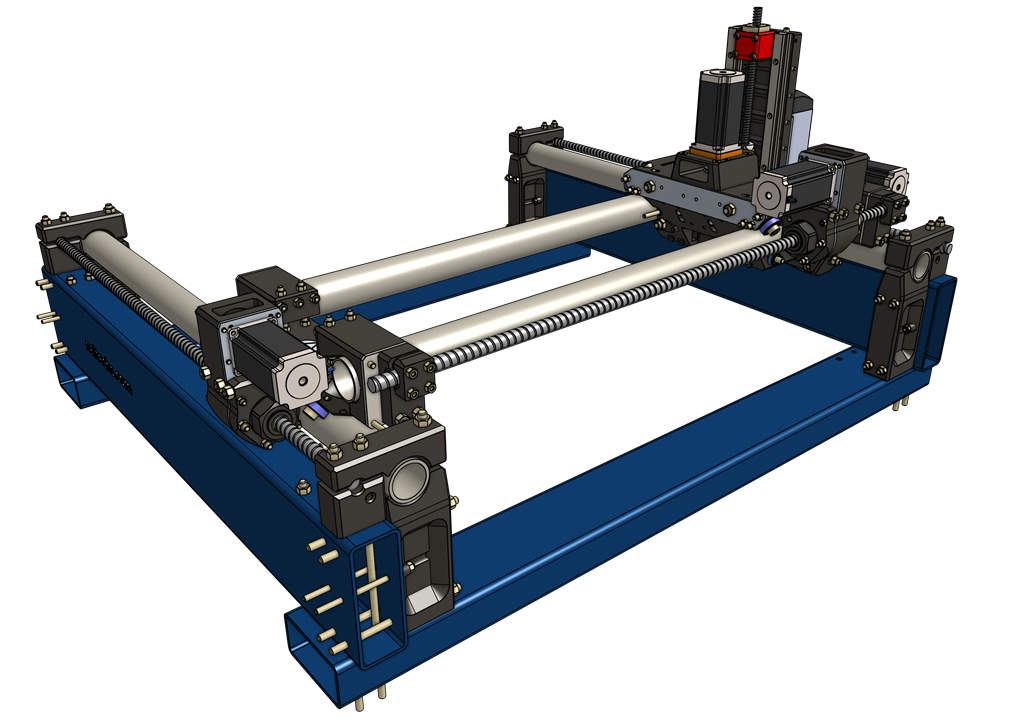

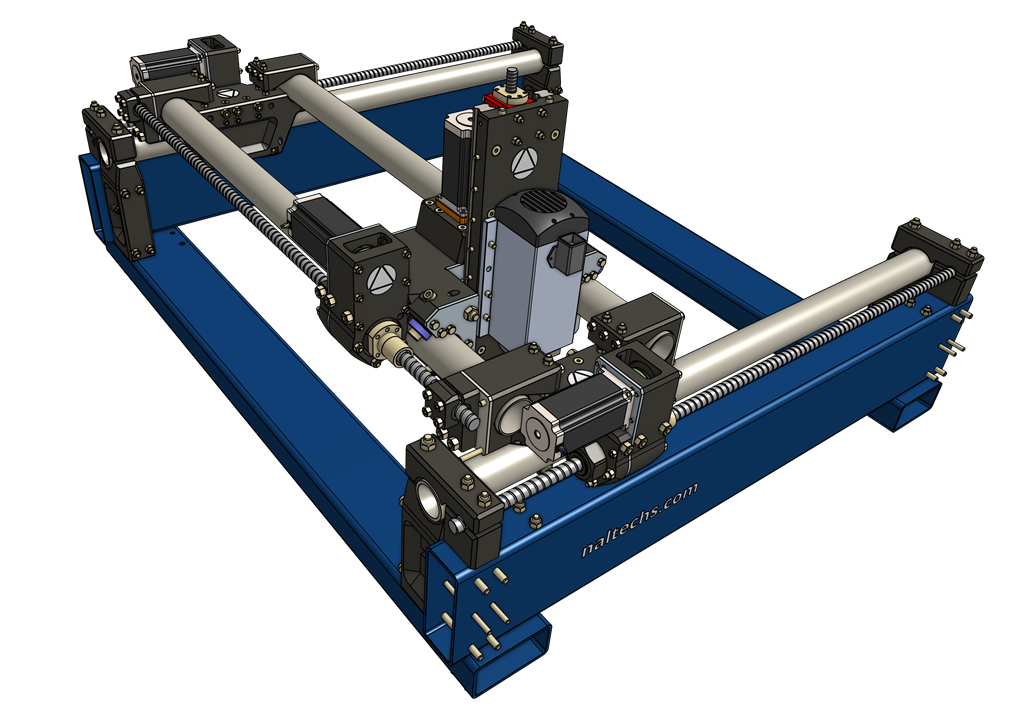

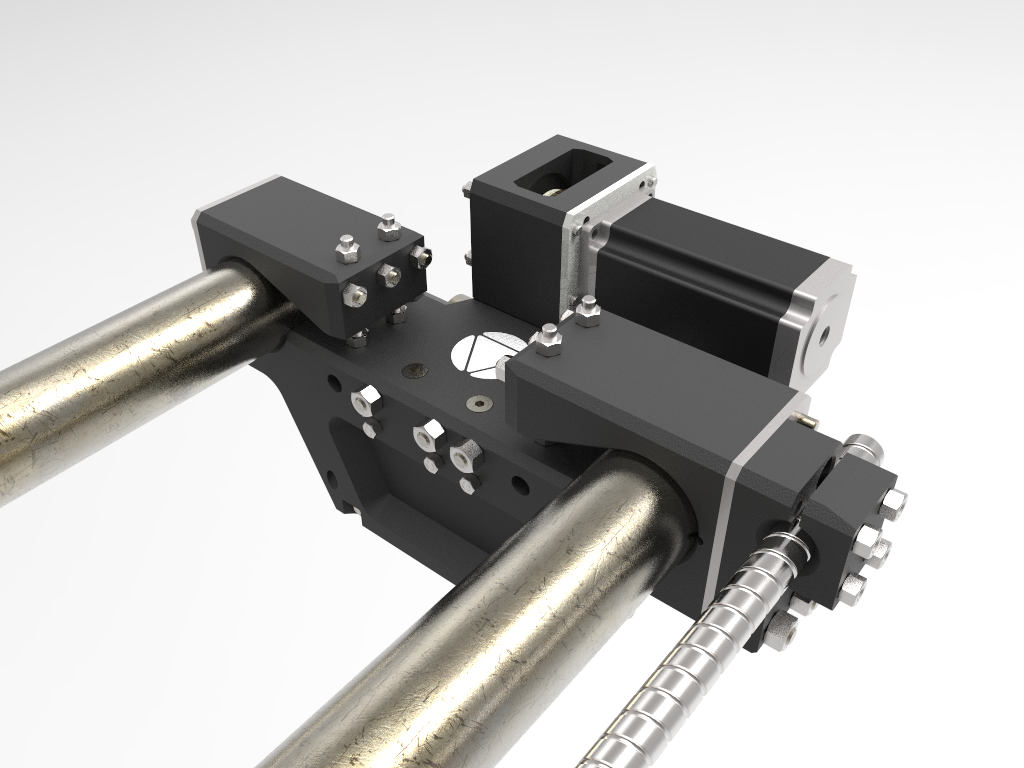

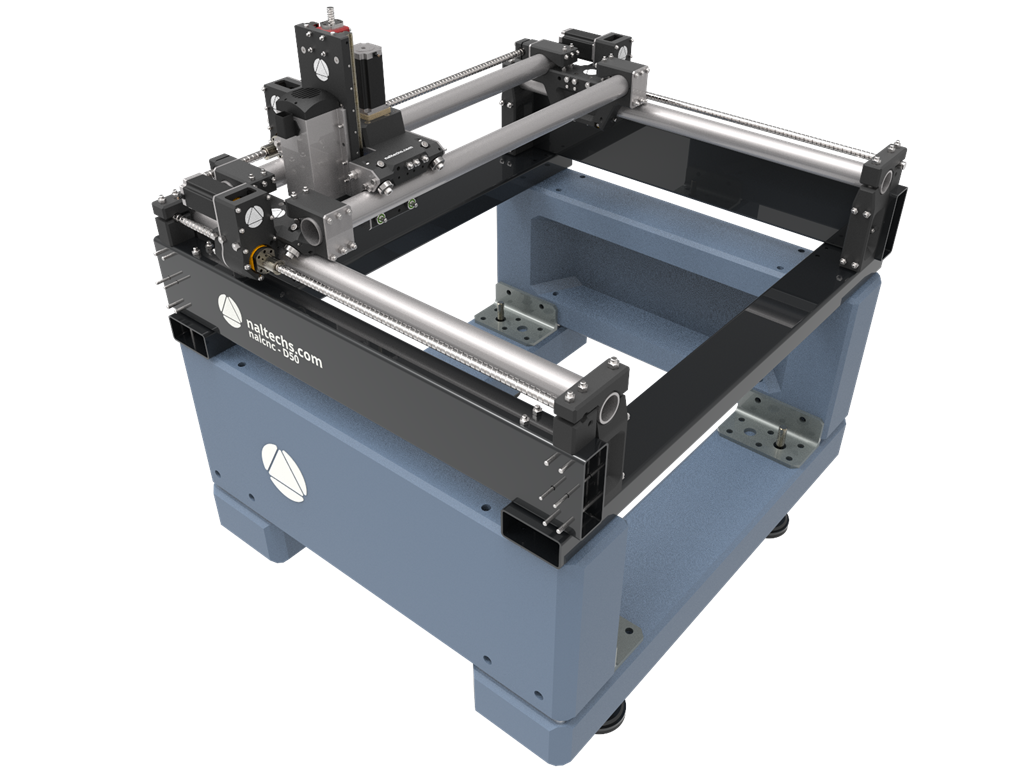

SERIE PRINT OX50 : Les modules mécaniques s’assemblent avec des tubes rond en acier (diamètre 50mm - ep 2mm - 3mm - 4mm )

Configuration techniques
Guidage linéaire axes XX et YY : directement sur tubes acier Ø50 mm - Système à 2x 3 lignes de roulement (stabilité maximale)

Guidage linéaire axe Z : Rails linéaires HGH20 ou HGW20 ou SBR16 - Z rigide pour passes profondes

Transmission axes : XX et Y -     Vis à billes SFU1610
Transmission axe : Z -        Vis à billes SFU1204

Motorisation pour usage standard : NEMA23 sur tous les axes
Motorisation pour usinage intensif en atelier : NEMA 23 (112mm) à couple élevé sur tous les axes

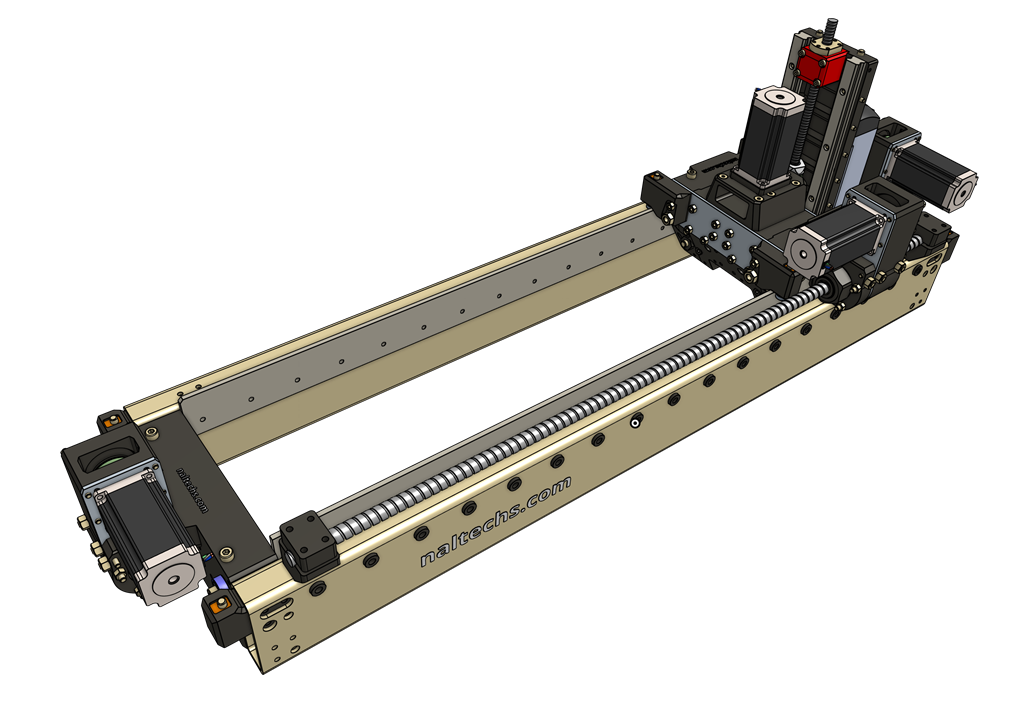

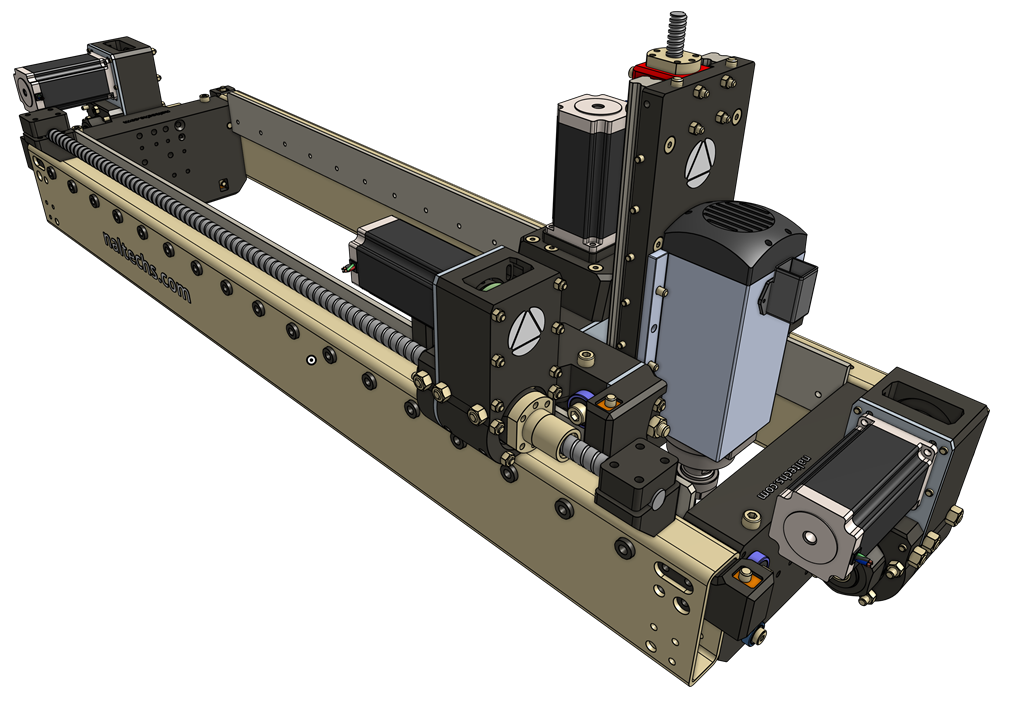

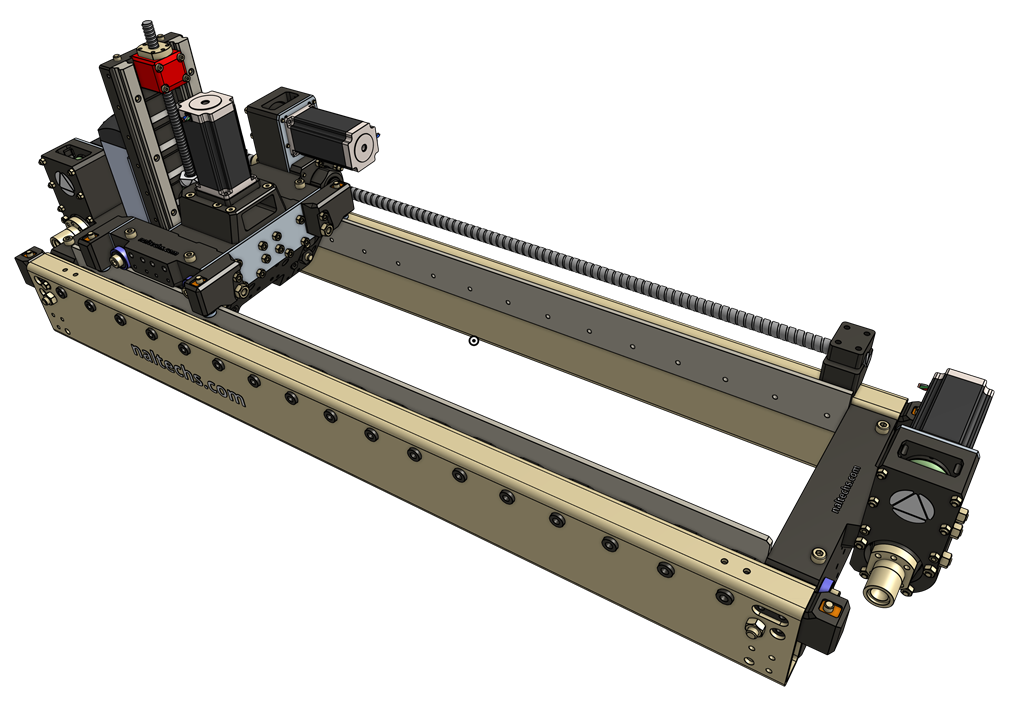

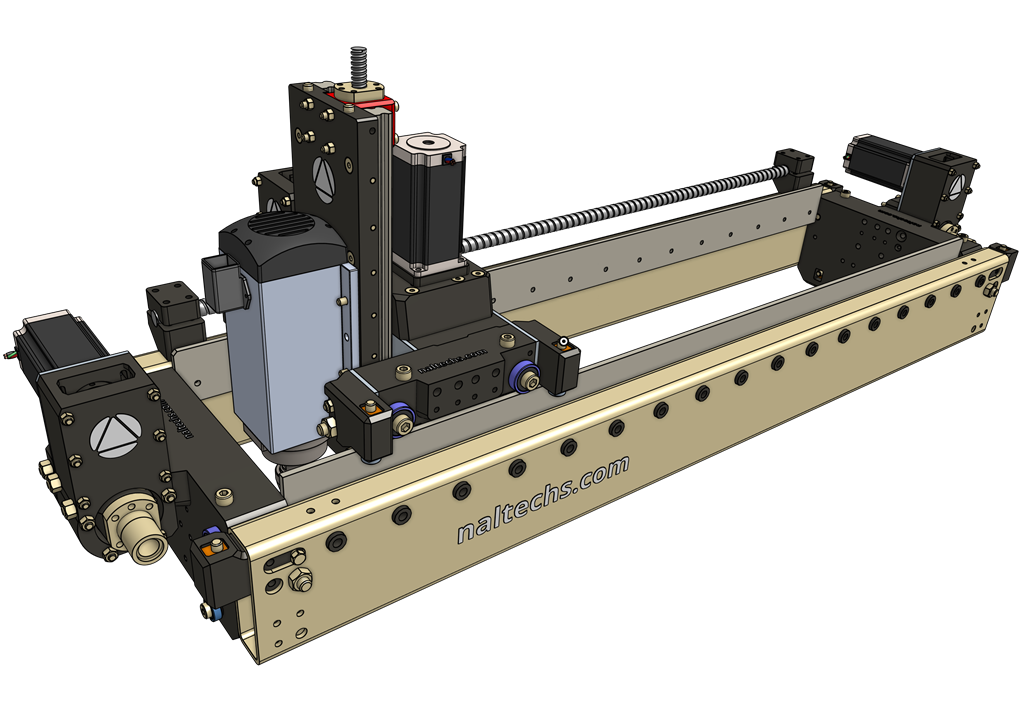

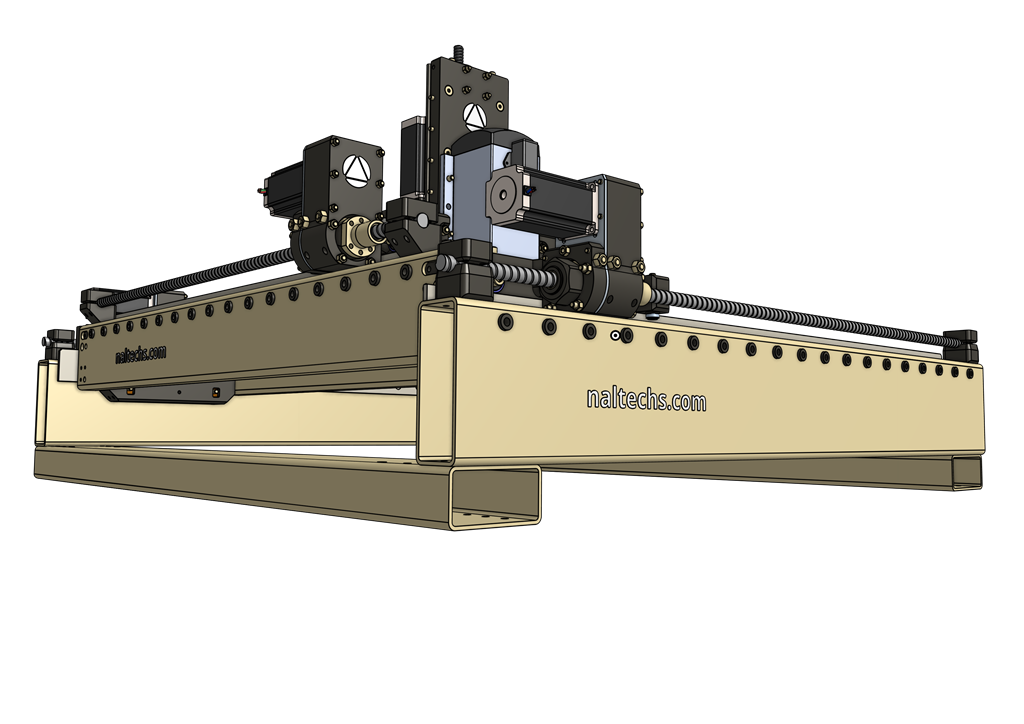

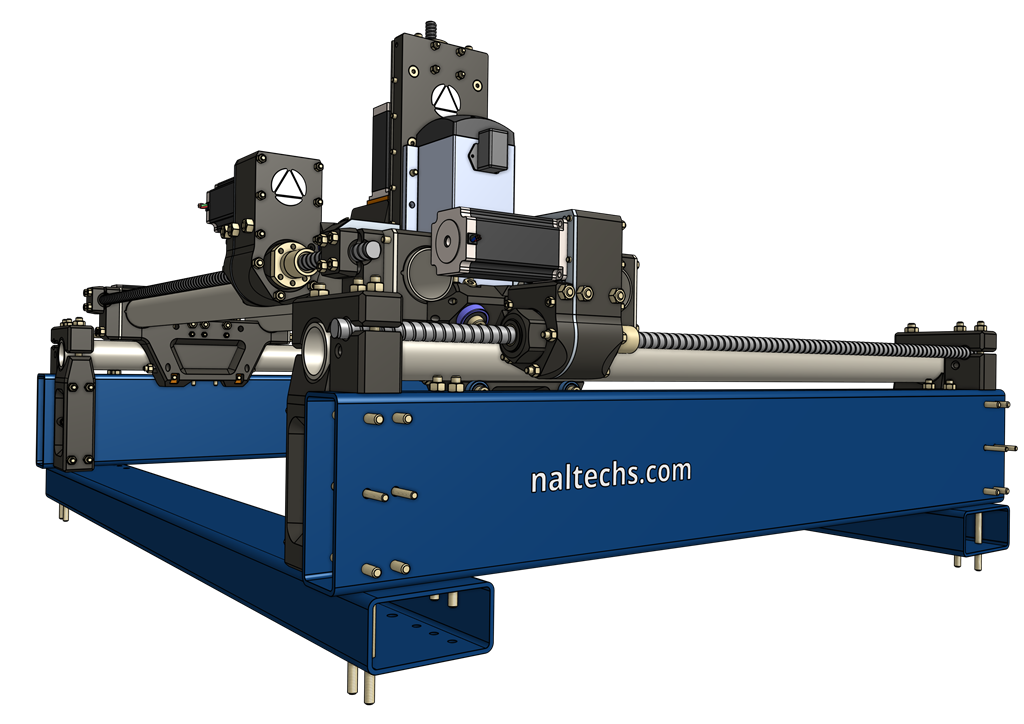

SÉRIE PRINT UX2A : Les modules mécaniques s’assemblent avec des profilés-tubes rectangulaires en acier (section 40 x 120 mm ou section 60 x 160mm)

Configuration techniques
Guidage linéaire axes XX et YY : sur rail acier plat 50mm x 6mm - profilé plat standard (fixé par boulonnage sur  tubes rectangulaires en acier (section 40 x 120 mm ou section 60 x 160mm -ep 4mm) . Système à 4 lignes de roulement (stabilité maximale) .

Guidage linéaire axe Z : Rails linéaires HGH20 ou HGW20 ou SBR16 - Z rigide pour passes profondes

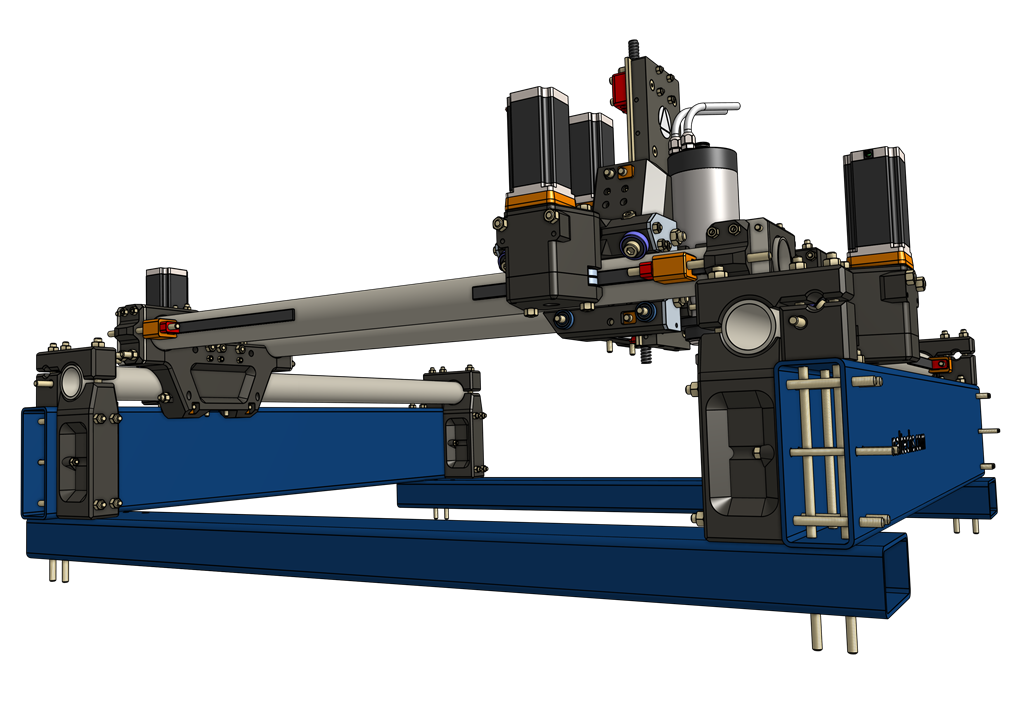

Mécanique de translation axes : XX et Y -     Vis à billes SFU1610 ou pignon + crémaillère cycloidale
Mécanique de translation axe : Z -        Vis à billes SFU1204

Motorisation pour usage standard : NEMA23 sur tous les axes
Motorisation pour usinage intensif en atelier : NEMA 23 (112mm) à couple élevé sur tous les axes.

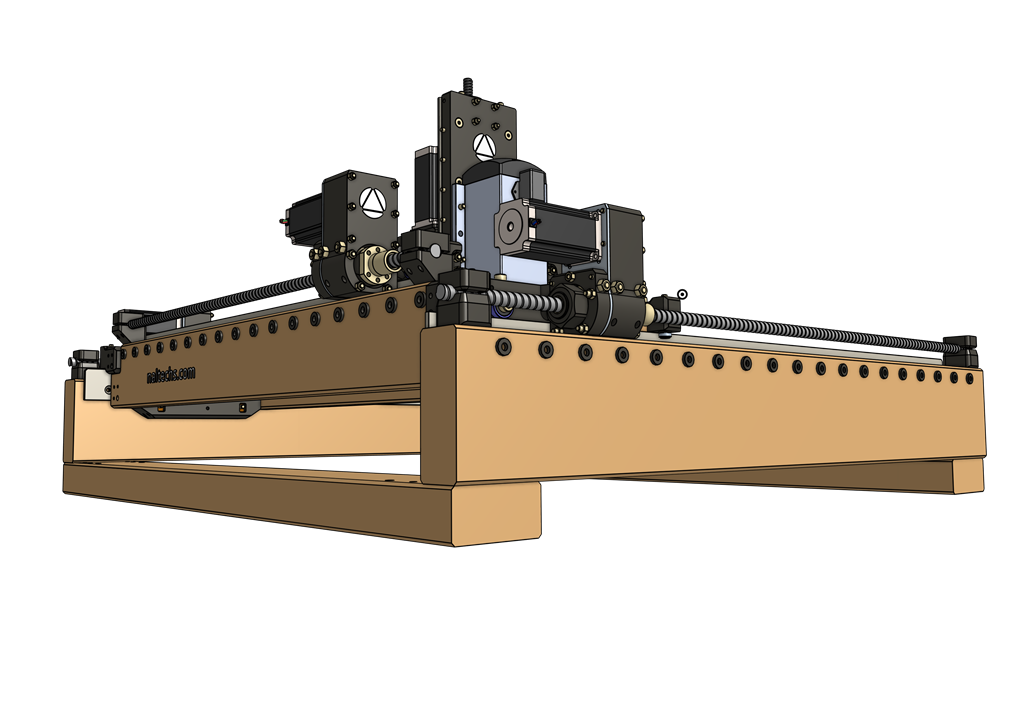

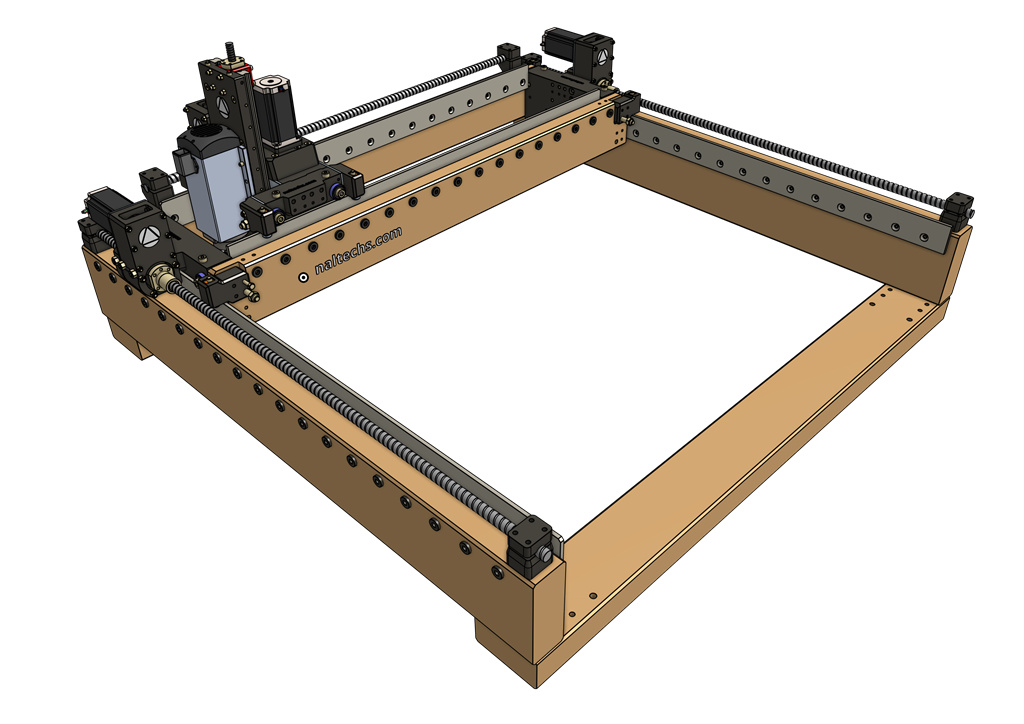

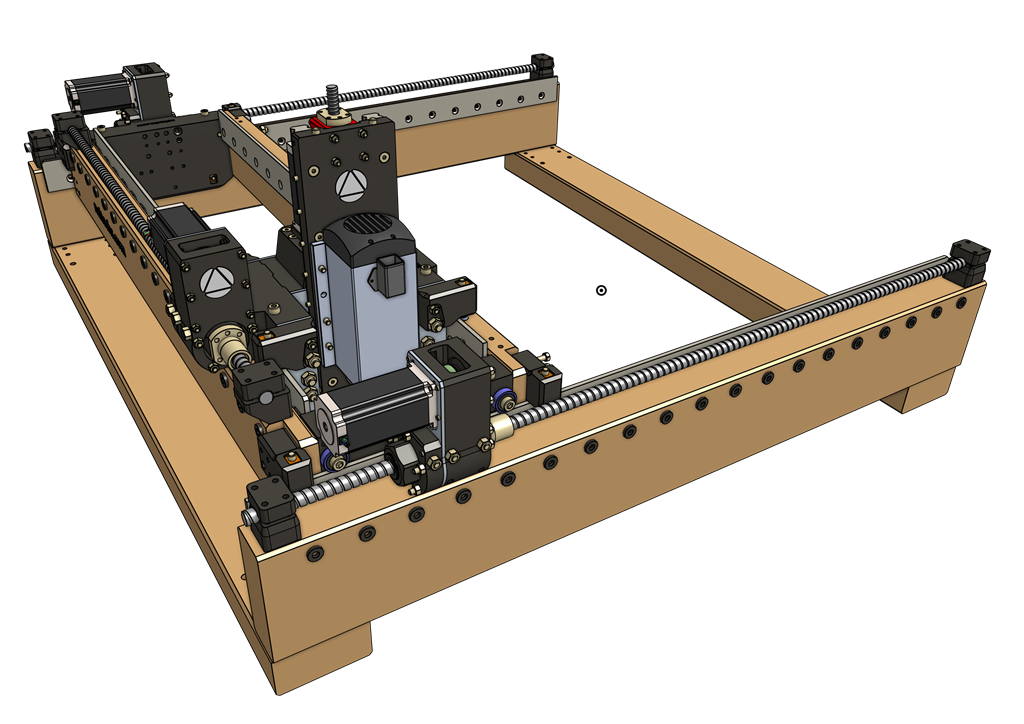

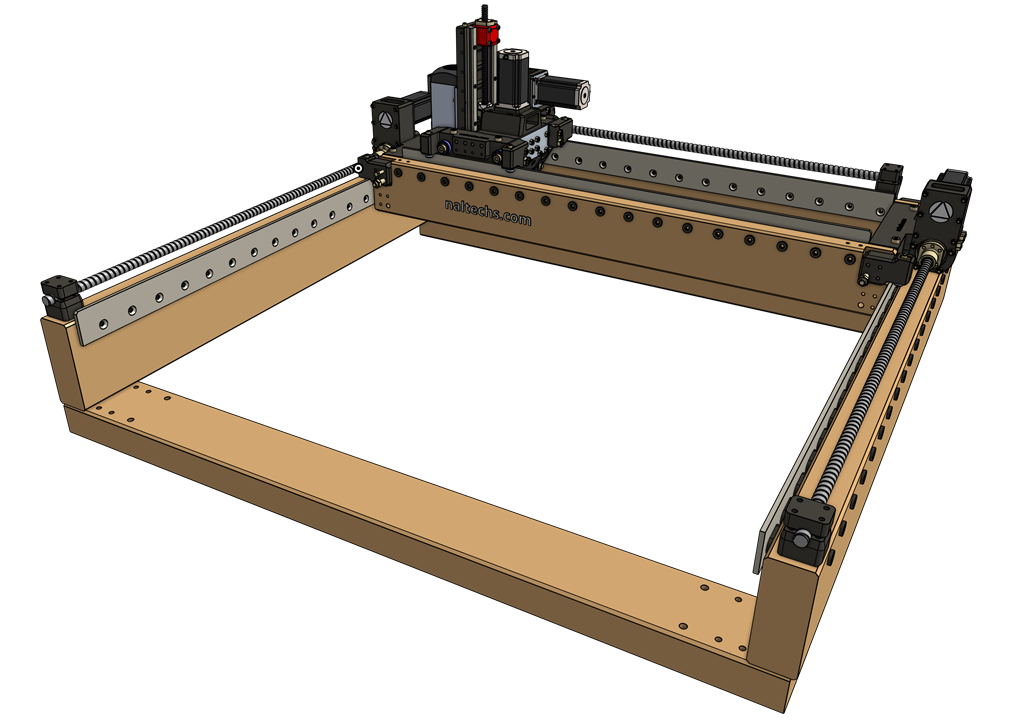

SÉRIE PRINT UX2B : Les modules mécaniques s’assemblent avec des poutre rectangulaires en acier bois massif ou en panneaux multiplex (section 40 x 120 mm ou section 60 x 160mm)

Configuration techniques
Guidage linéaire axes XX et YY : sur rail acier plat 50mm x 6mm - profilé plat standard (fixé par boulonnage sur  poutres rectangulaires en bois massif ou en panneaux multiplex (section 40 x 120 mm ou section 60 x 160mm ) . Système à 4 lignes de roulement (stabilité maximale) .

Guidage linéaire axe Z : Rails linéaires HGH20 ou HGW20 ou SBR16 - Z rigide pour passes profondes

Mécanique de translation axes : XX et Y -     Vis à billes SFU1610 ou pignon + crémaillère cycloidale,
Mécanique de translation axe : Z -        Vis à billes SFU1204

Motorisation pour usage standard : NEMA23 sur tous les axes
Motorisation pour usinage intensif en atelier : NEMA 23 (112mm) à couple élevé sur tous les axes.

OPEN SOURCES ET MODULARITE

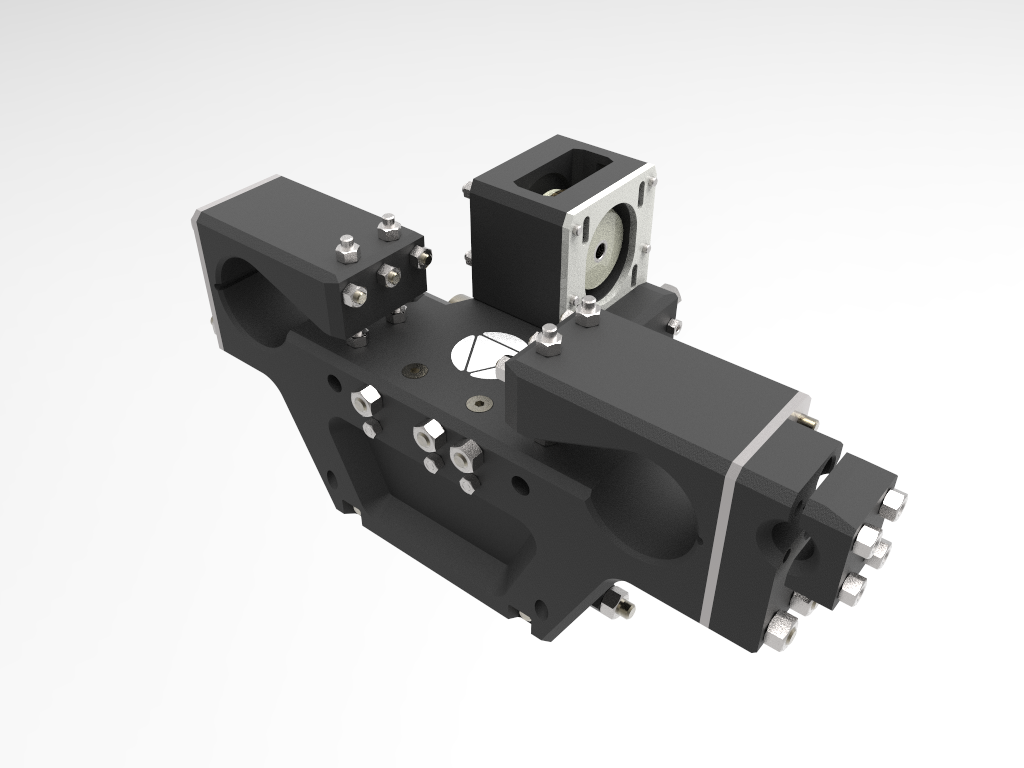

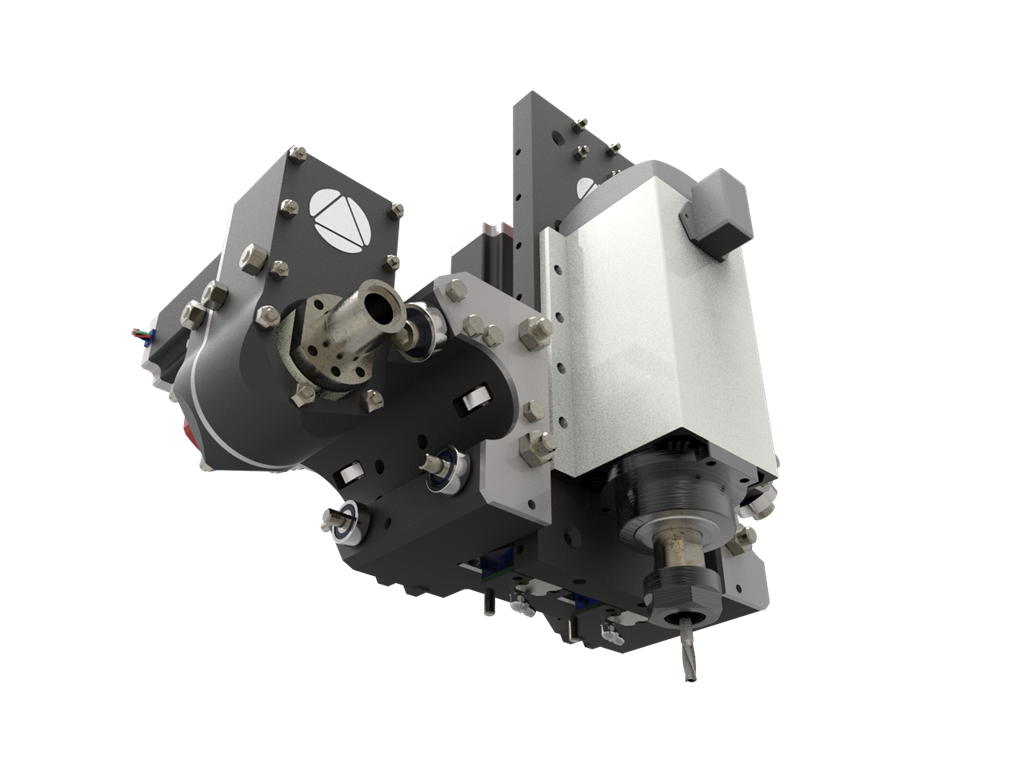

NALCNC est un portique mobile, en déplacement linéaire sur deux axes X-X solidarisés fermement sur une base fixe qui stabilise la machine CNC absorbe les vibrations d'usinage et sert aussi à maintenir en position les bruts à usiner.  Chaque portique mobile NALCNC est composé de trois modules mécaniques. Chaque module embarque tous les composants mécaniques et électromécaniques nécessaires à sont fonctionnement  :

• Des composants spécifiques NALCNC - composant mécanique de translation par écrou à billes en rotation sur vis fixe, ou composant mécanique de translation par pignon + courroie dentée ouverte, ou composant mécanique de translation par pignon + crémaillère cycloidale
• Des composants mécaniques standard pour machines et équipements industriels -  tous ses roulements pour guidages linéaires ainsi que les moteurs et transmission des axes desservis - poulies + courroies synchrones fermées .

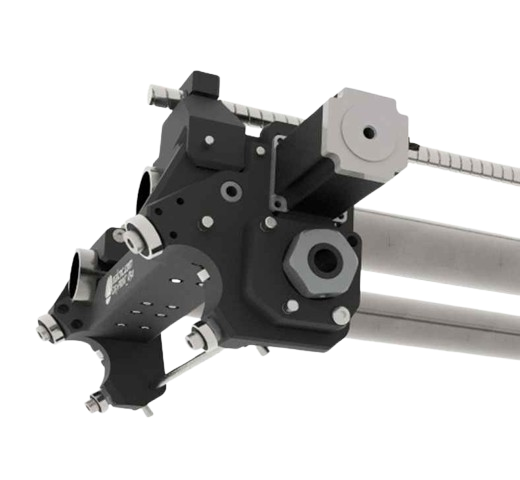

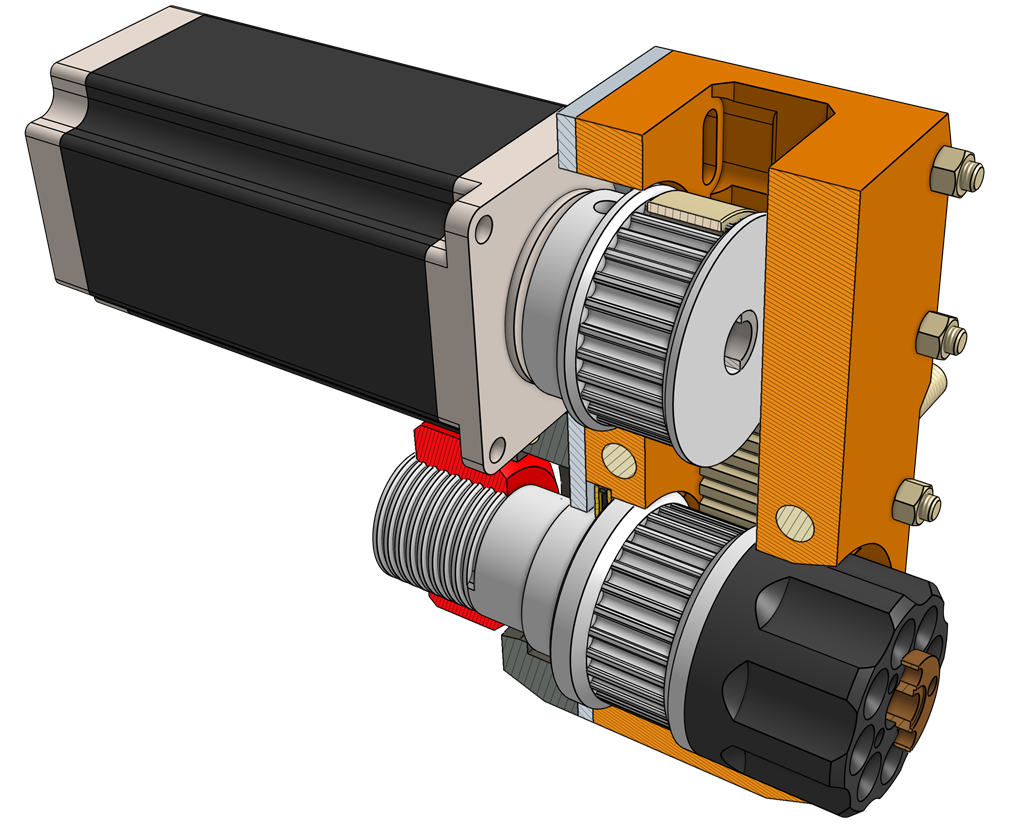

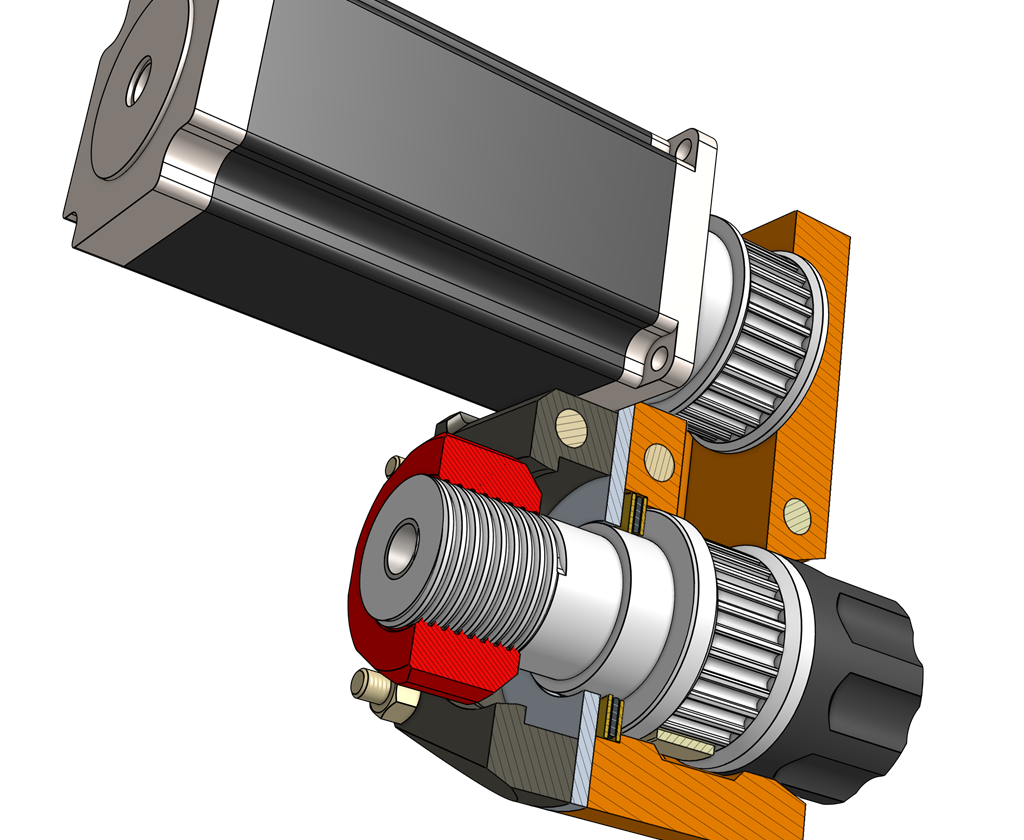

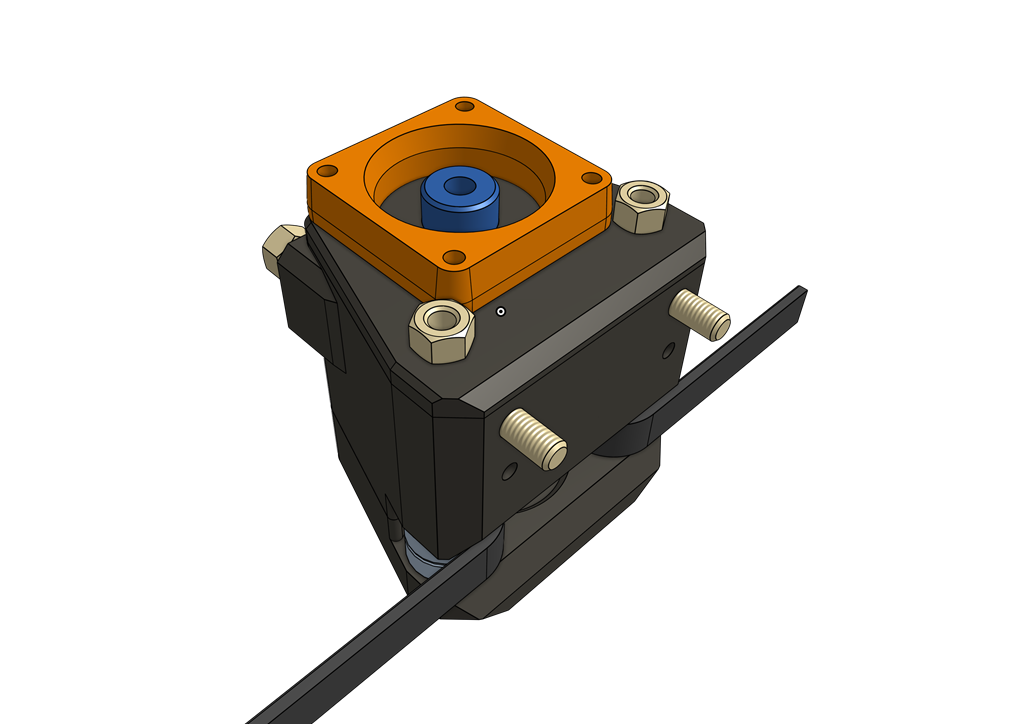

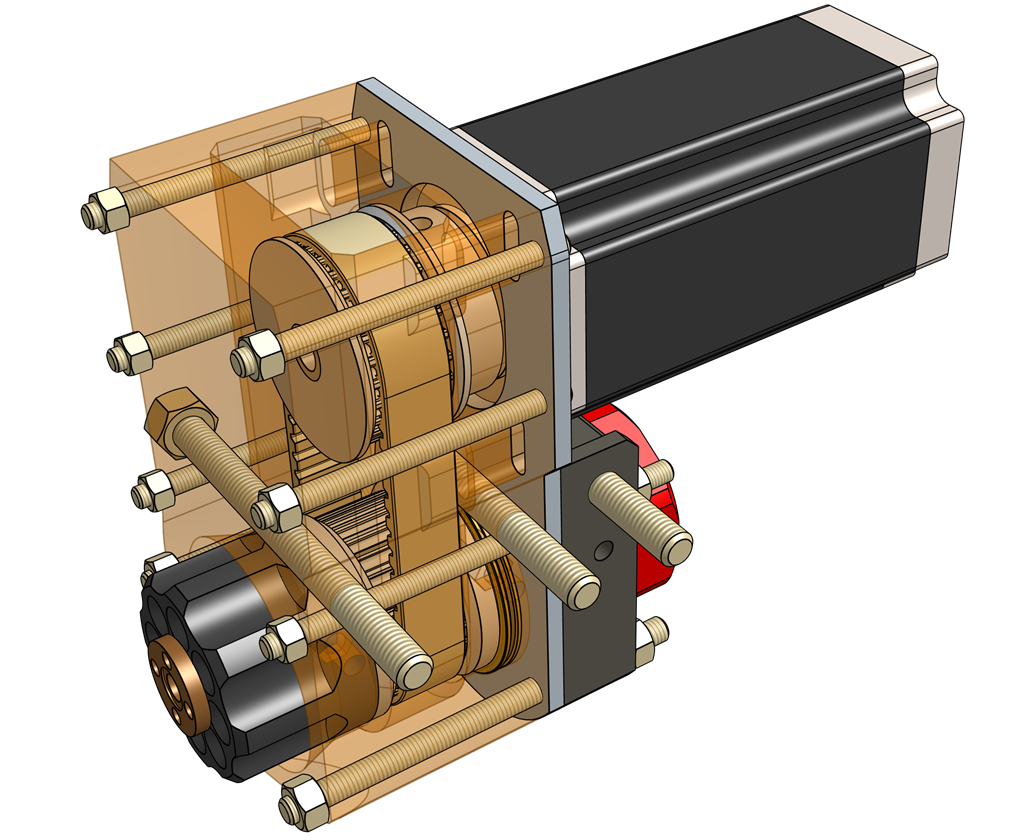

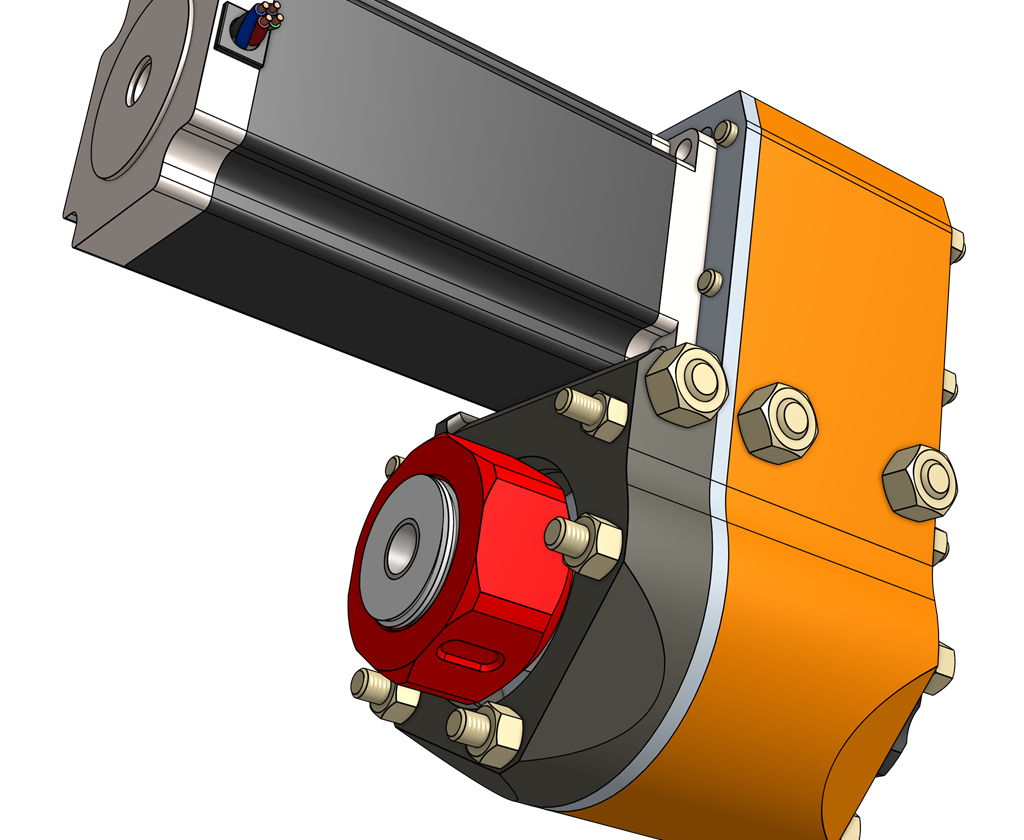

Composants spécifiques SERIES PRINT  OX | mécanique de translation par écrou à billes en rotation sur vis fixe

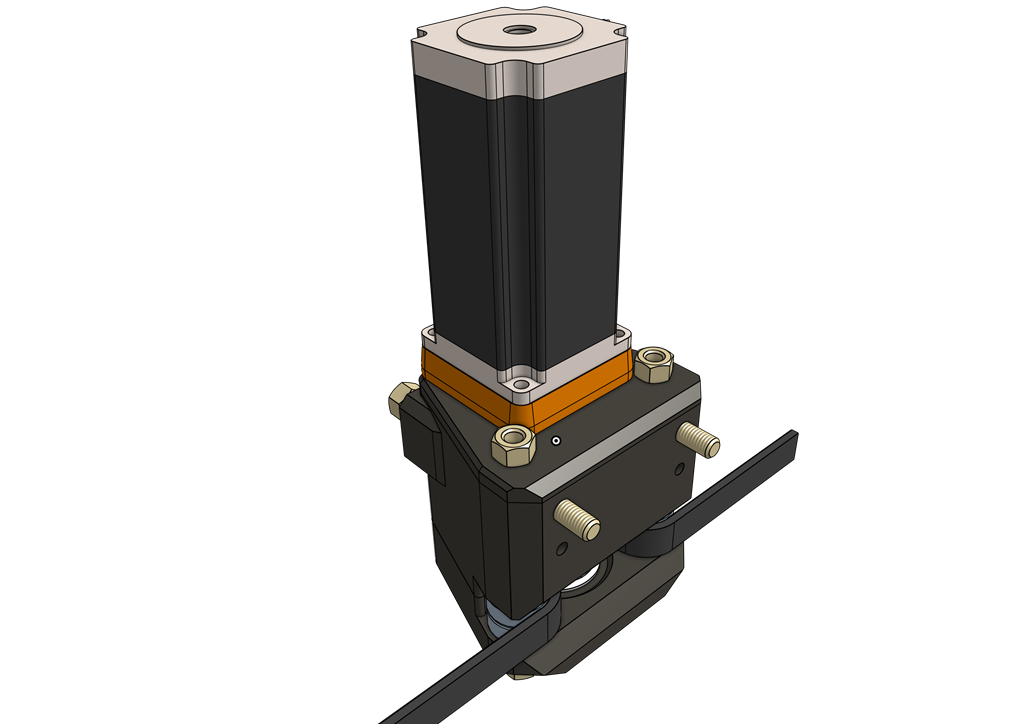

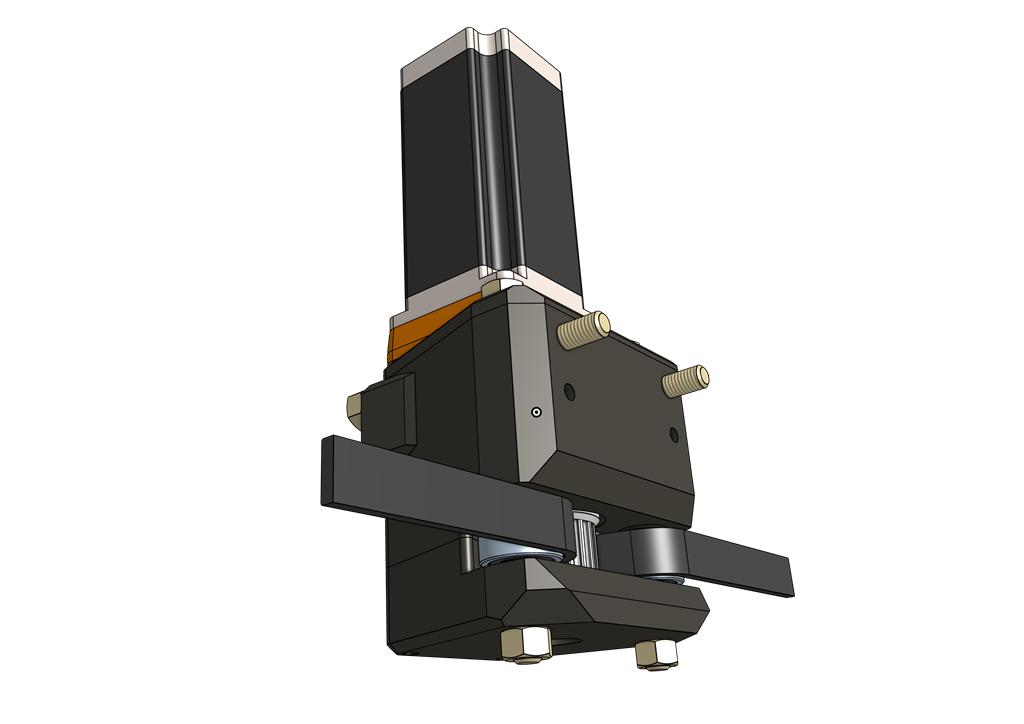

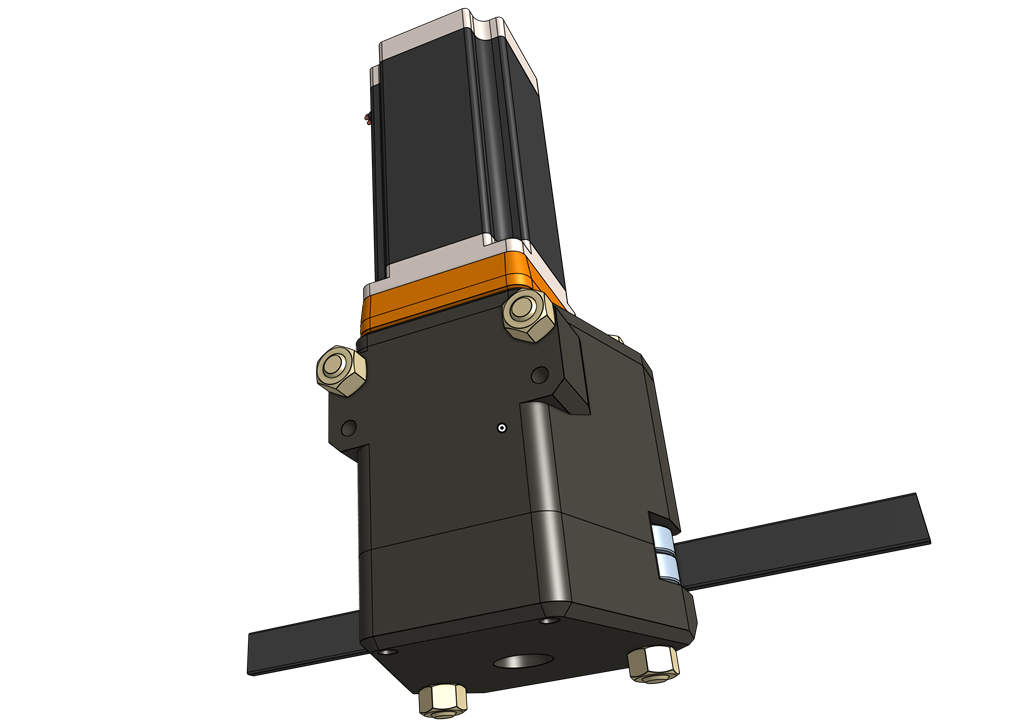

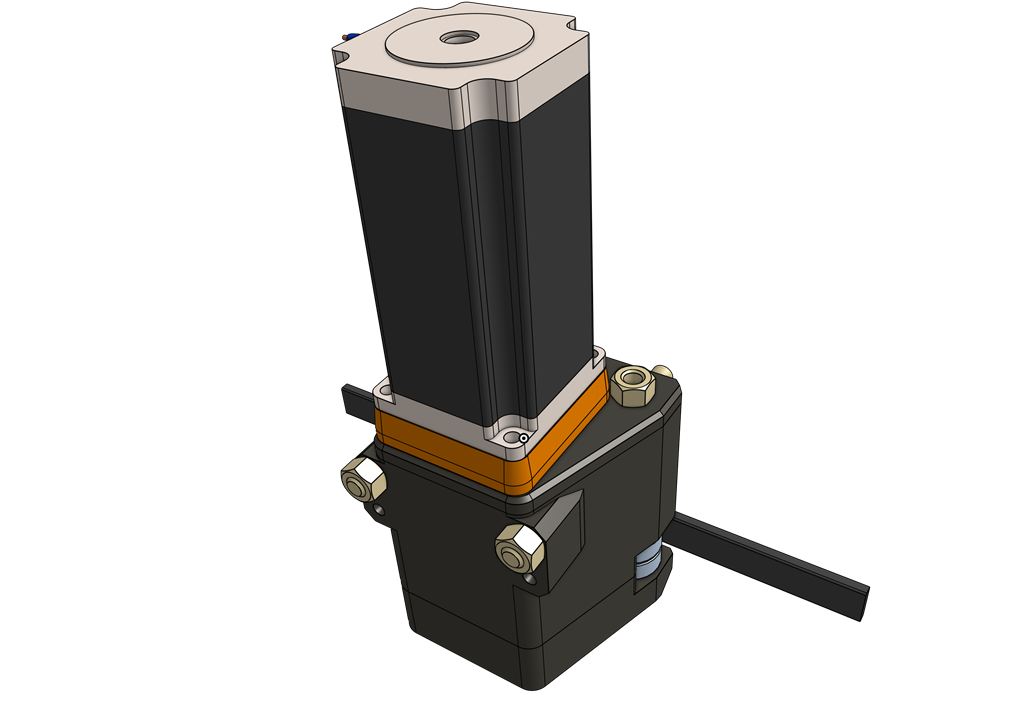

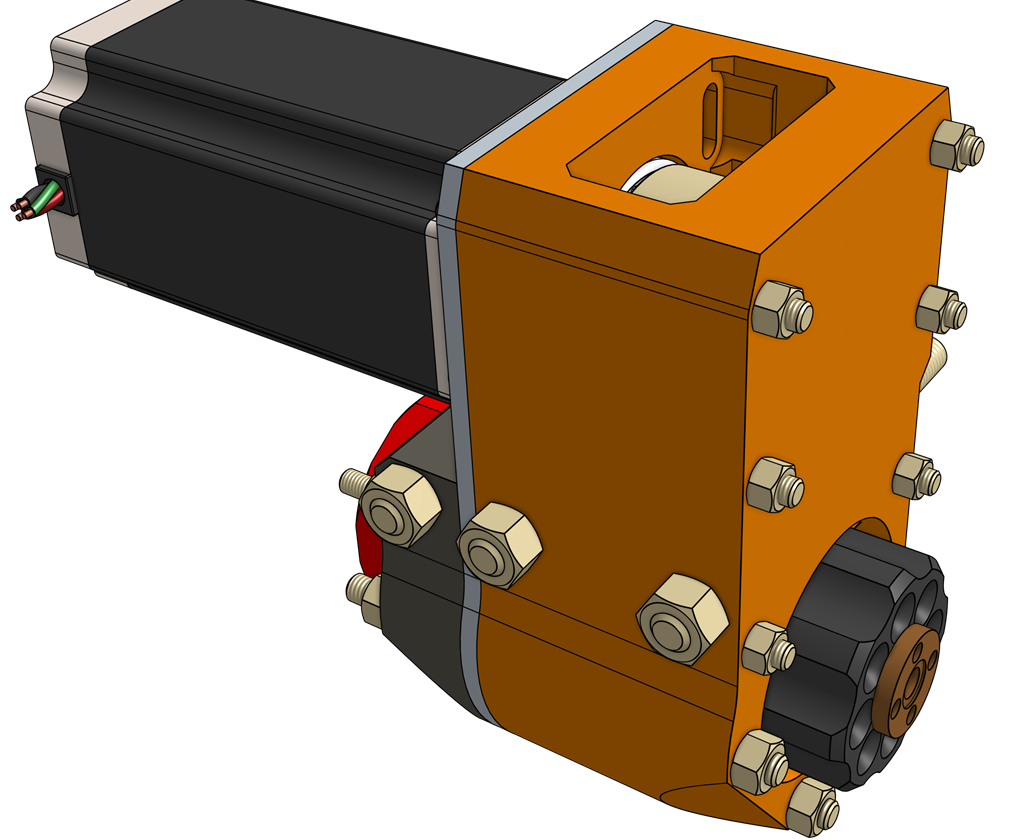

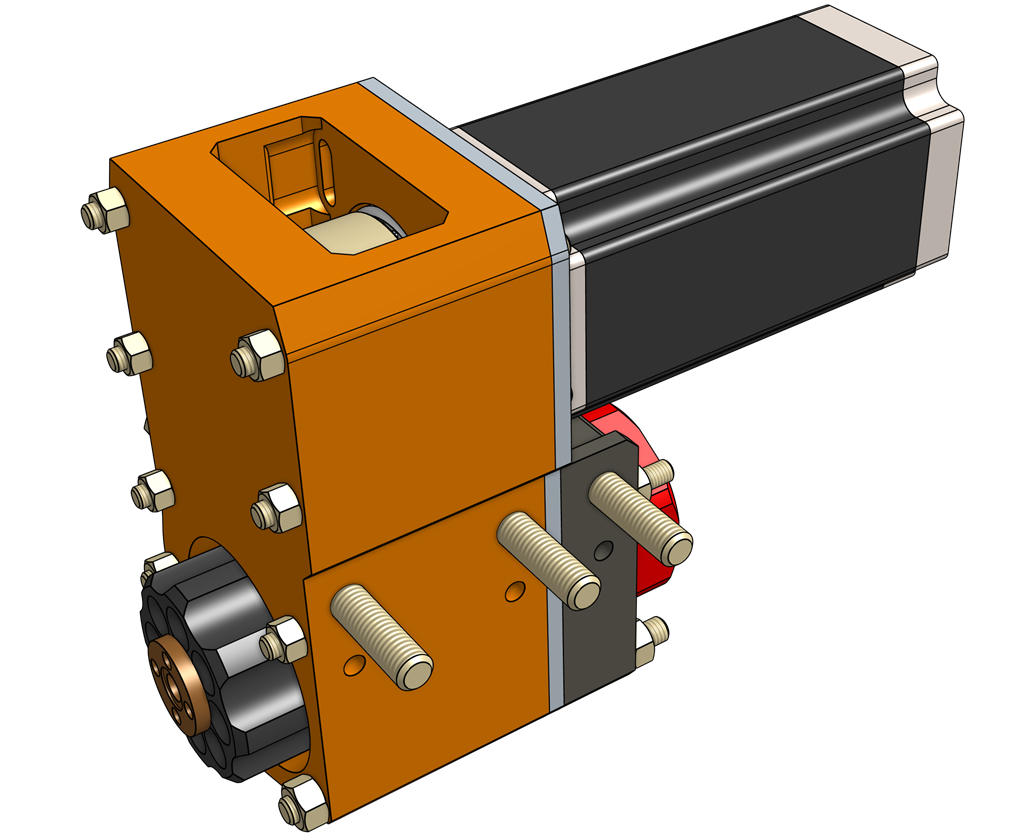

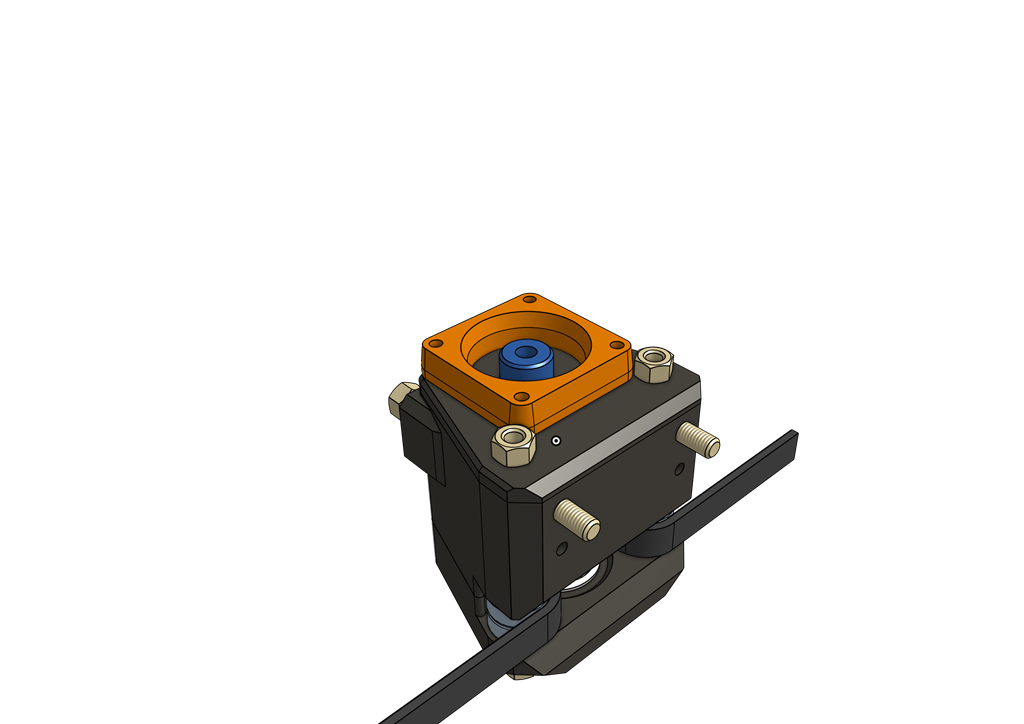

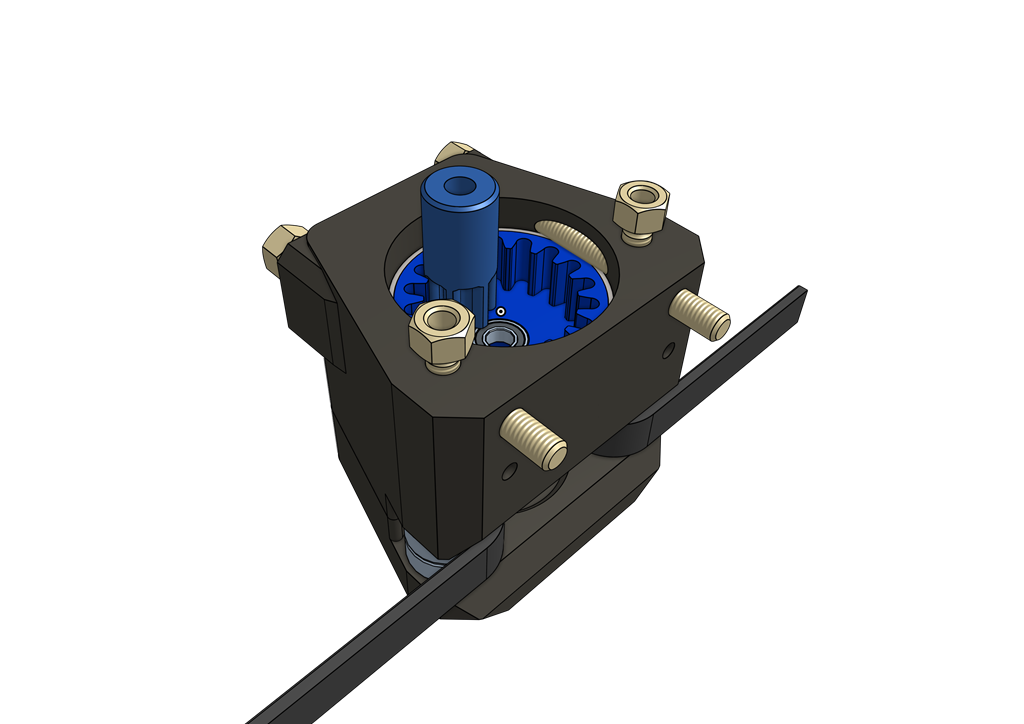

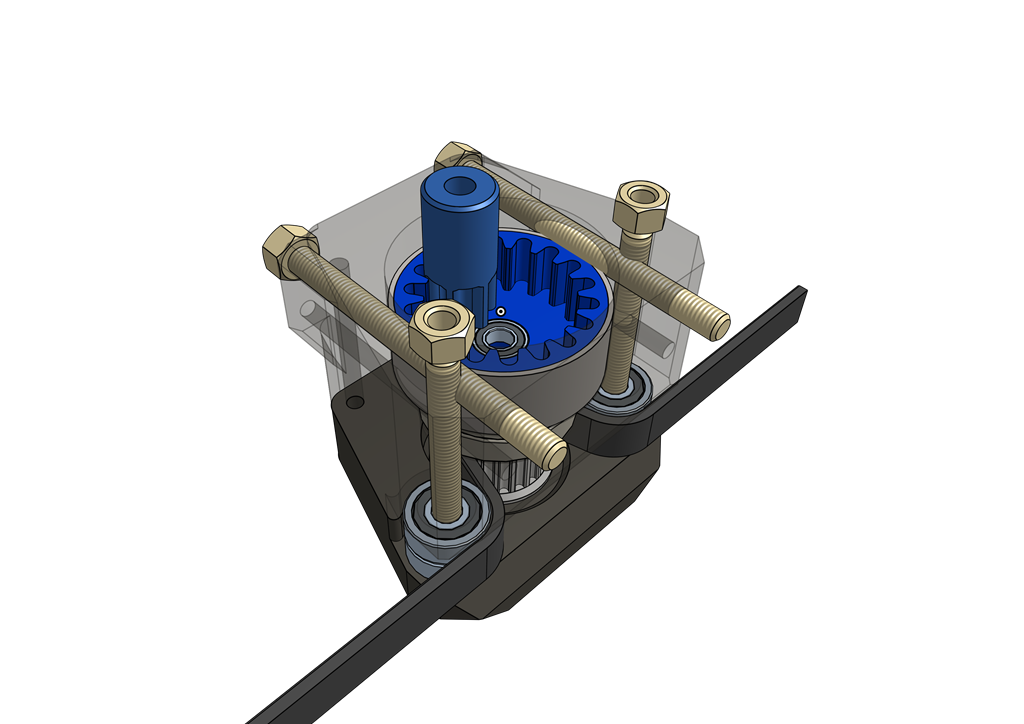

Composants spécifiques SERIES PRINT  OX | mécanique de translation par pignon + courroie dentée

OPEN SOURCES - LES NIVEAUX OPEN SOURCES

Les modules sont OPEN SOURCES - disponibles en 3 niveaux :
Le module YZ et les deux modules X-X sont disponibles: NIVEAU 1 (30% open source ) ou NIVEAU 2 (60% open source ) ou niveau 3 (100% open source )

La Base fixe + les structures de maintien du brut à usiner sont disponibles  open source NIVEAU 3 (100%) (modèles 3D, documentation pour fabrication et assemblage en mode DIY

niveau 0 Acheter une machine complète prête à servir (configurée calibrée … y a plus qu'à cliquer

NIVEAU 1 (30% open source) :

les 3 modules livrés préassemblés basique + équipés de tous les composants pour transmission et puissance (poulies courroies, moteurs, boulonnerie visseries, câblages en plug&play ) - les moteurs NEMA23 livrés dans le pack sont installés sur les modules - acheter les 3 vis à billes SFU1610 axes XXY - acheter 4 tubes acier Ø50 mm épaisseur 2mm ou 3mm ou 4mm longueur suivant les indications de la documentation et vos besoins en surface d’usinage - axe Z préinstallé complètement déjà, (toute la mécanique Z - guidage linéaire et transmission + une vis à bille + Ecrou SFU1204 + un moteur NEMA23 = installés) .

NIVEAU 2 (60% open source) :

les 3 modules livrés préassemblés basique - non équipés des composants pour transmission et puissance -  accompagné de la liste complète de tous les composants pour transmission et puissance (poulies courroies, moteurs recommandés, boulonnerie visseries nécessaires, câblages en plug&play ) - Acheter et installer les 4 moteurs NEMA23 - acheter les 3 vis à billes SFU1610 axes XXY - acheter la vis à bille 1204 axe Z - acheter 4 tubes acier Ø50 mm épaisseur 2mm ou 3mm ou 4mm longueur suivant les indications de la documentation et vos besoins en surface d’usinage

NIVEAU 3 (100% open source) :

Construire une machine NALCNC grand format de A à Z - Faire évoluer le système (taille, puissance, options)

Compatible avec tout l’écosystème controlleurs CNC + Logiciels

Contrôleurs CNC :
Arduino + GRBL /
FluidNC - https://installer.fluidnc.com
MASSO - https://www.masso.com.au
LinuxCNC - https://www.linuxcnc.org
Drufel cnc - https://drufelcnc.com
Mach3 - https://www.machsupport.com/software/mach3/
Mach4 - https://www.machsupport.com/software/mach4/
mach pro - https://www.mach-labs.com

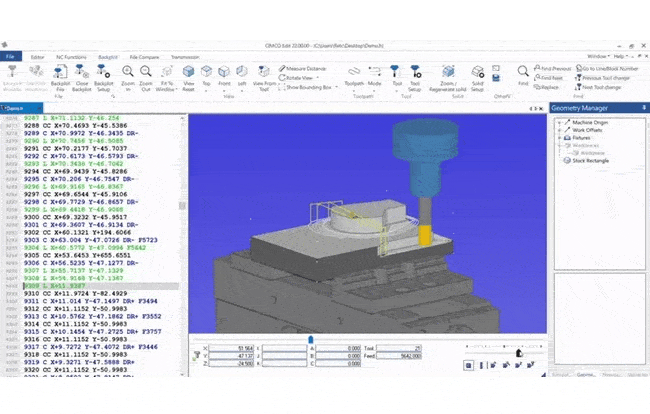

Logiciels CAM :
Fusion 360
FreeCAD
Onshape
CNCjs

Open-source & évolutif

écosystème ouvert :
Fichiers 3D (STEP)
Plans DXF
3MF - STL / G-code
Documentation complète pour : Modifier - Améliorer - Créer des versions -

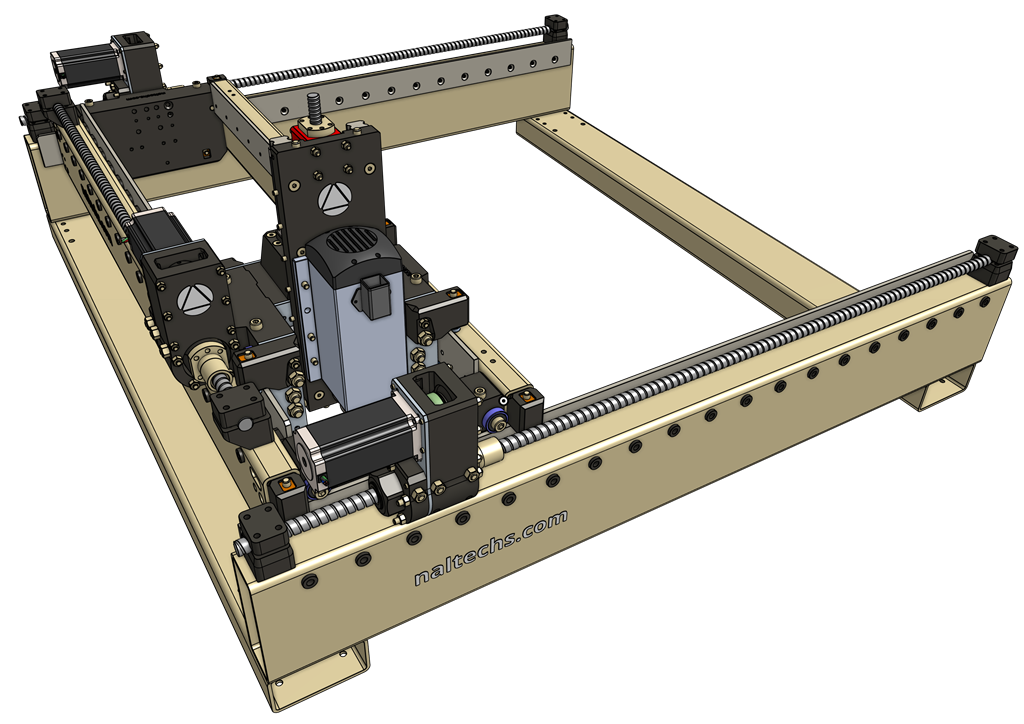

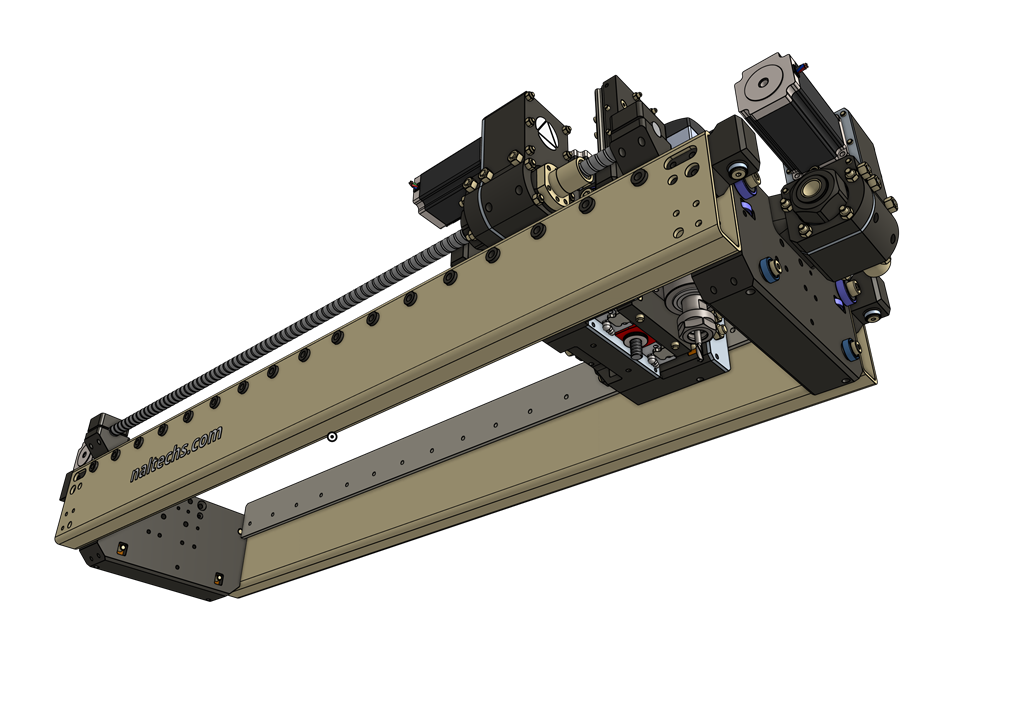

SÉRIE STONE UX3A :

Les modules mécaniques s’assemblent avec des profilés-tubes rectangulaires en acier ou en aluminium (section 60 x 160 mm ou section 80 x 200mm)

Configuration techniques
Guidage linéaire axes XX et YY : sur rail acier plat 50mm x 6mm - profilé plat standard (fixé par boulonnage sur  tubes rectangulaires en acier (section 60 x 160 mm -ep 4mm ou section 80 x 200mm -ep 6mm) . Système à 4 lignes de roulement (bonne stabilité de roulement ) .

Guidage linéaire axe Z : Rails linéaires HGH20 ou HGW20 ou SBR16 - Z rigide pour passes profondes

Translation axes : XX et Y  (jusqu'à longueur 3000mm)  -     Vis à billes SFU1610 ou pignon + crémaillère cycloidale
Translation axes : XX et Y  (jusqu'à longueur 6600mm)  -     pignon + crémaillère cycloidale

Translation axe : Z -        Vis à billes SFU1204

Motorisation pour usage standard : NEMA23 sur tous les axes
Motorisation pour usinage intensif en atelier : NEMA 23 (112mm) à couple élevé sur tous les axes

SÉRIE STONE UX3B :

Les modules mécaniques s’assemblent avec des poutres rectangulaires préfabriquées en béton mécanique (section 60 x 160 mm ou section 80 x 220mm)

Configuration techniques
Guidage linéaire axes XX et YY : sur rail acier plat 50mm x 6mm - profilé plat standard (fixé par boulonnage sur  poutre rectangulaires en béton mécanique (section 60 x 160 mm ou section 80 x 220mm) . Système à 4 lignes de roulement (bonne stabilité de roulement ) .

Guidage linéaire axe Z : Rails linéaires HGH20 ou HGW20 ou SBR16 - Z rigide pour passes profondes

Translation axes : XX et Y  (jusqu'à longueur 3000mm)  -     Vis à billes SFU1610 ou pignon + crémaillère cycloidale
Translation axes : XX et Y  (jusqu'à longueur 6600mm)  -     pignon + crémaillère cycloidale

Translation axe : Z -        Vis à billes SFU1204

Motorisation pour usage standard : NEMA23 sur tous les axes
Motorisation pour usinage intensif en atelier : NEMA 23 (112mm) à couple élevé sur tous les axes
