MACHINES CNC GRAND FORMAT - SERIE PRINT OX50
TROIS MODULES MECANIQUES OPTIMISES POUR CNC GRAND FORMAT - PERFORMANTES ET ACCESSIBLES
Nouvelles fraiseuses CNC grand format modulaire capable de :
- Usiner bois massif, aluminium léger, composites
- Travailler en grand et très grand format - de 600 x 600 mm - jusqu’à 1500 × 3000 mm SÉRIE OX50 PRINT,
- Une rigidité proche de machines industrielles, à coût réduit. Nouvelles structures hybrides haute performance avec une rigidité équivalente à des pièces aluminium.
- Déplacement à vide rapide 8000-15000mm/mn, et vitesses de coupe optimisées .

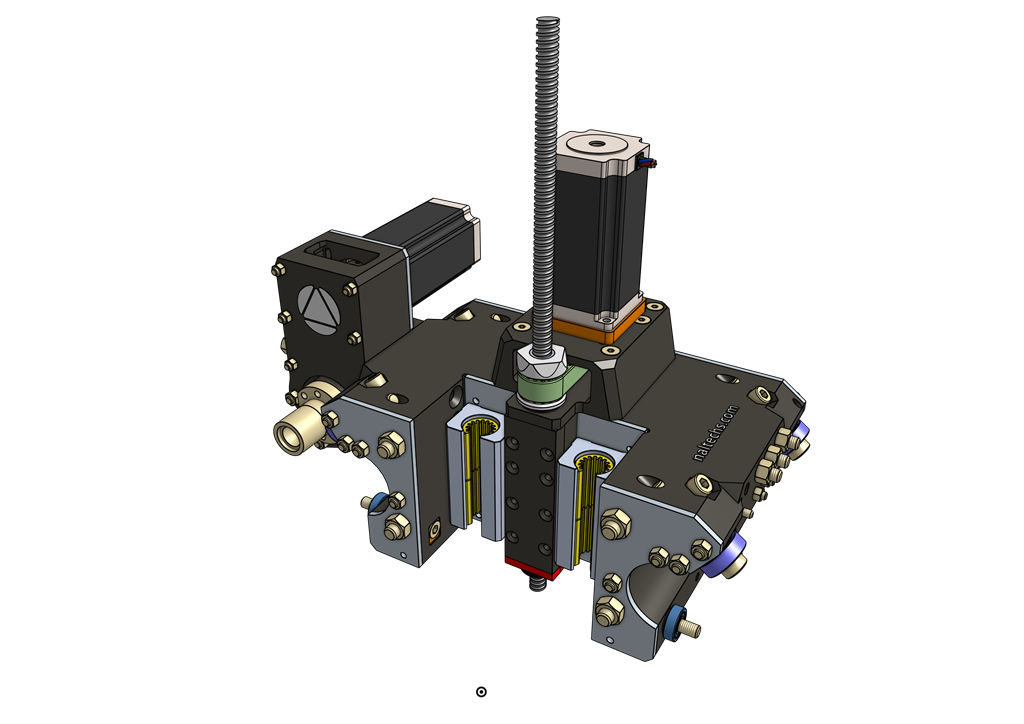

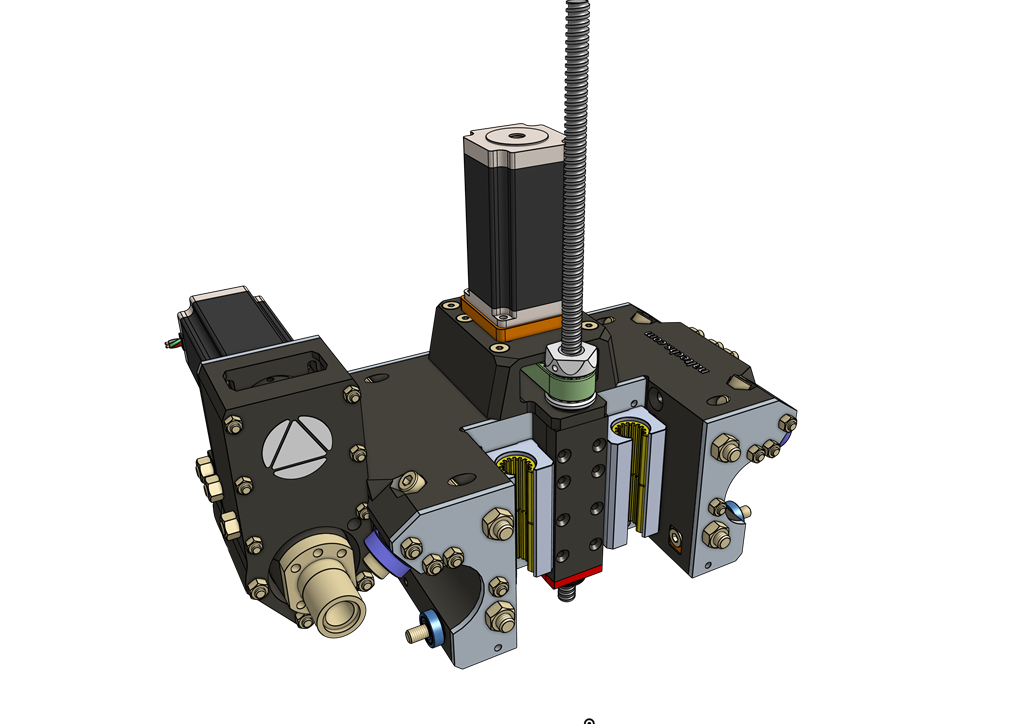

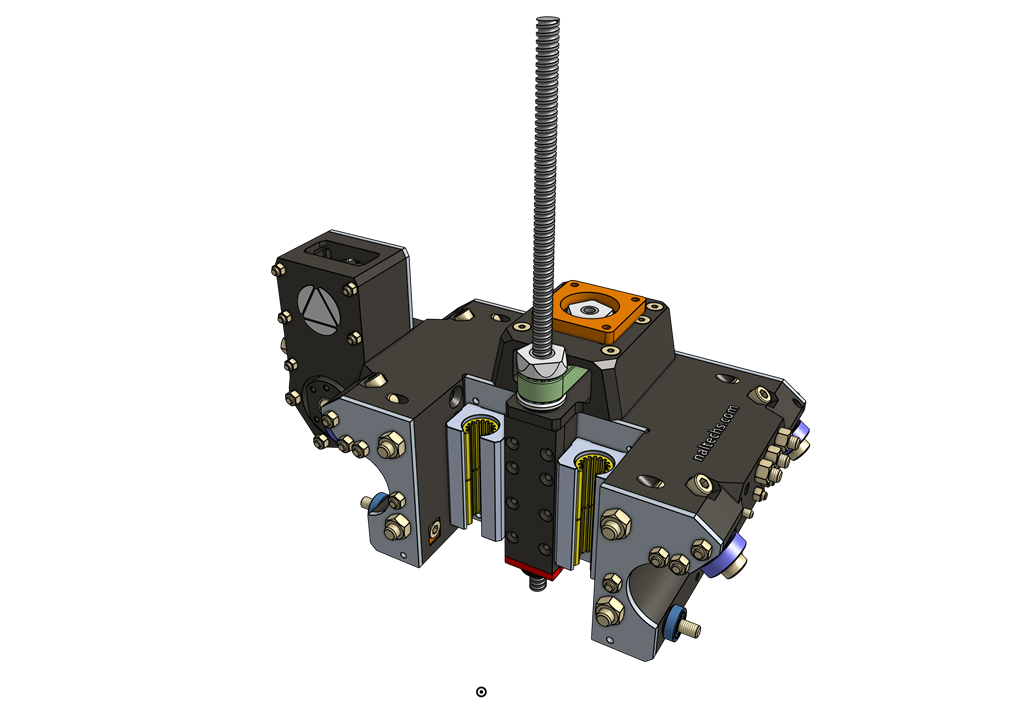

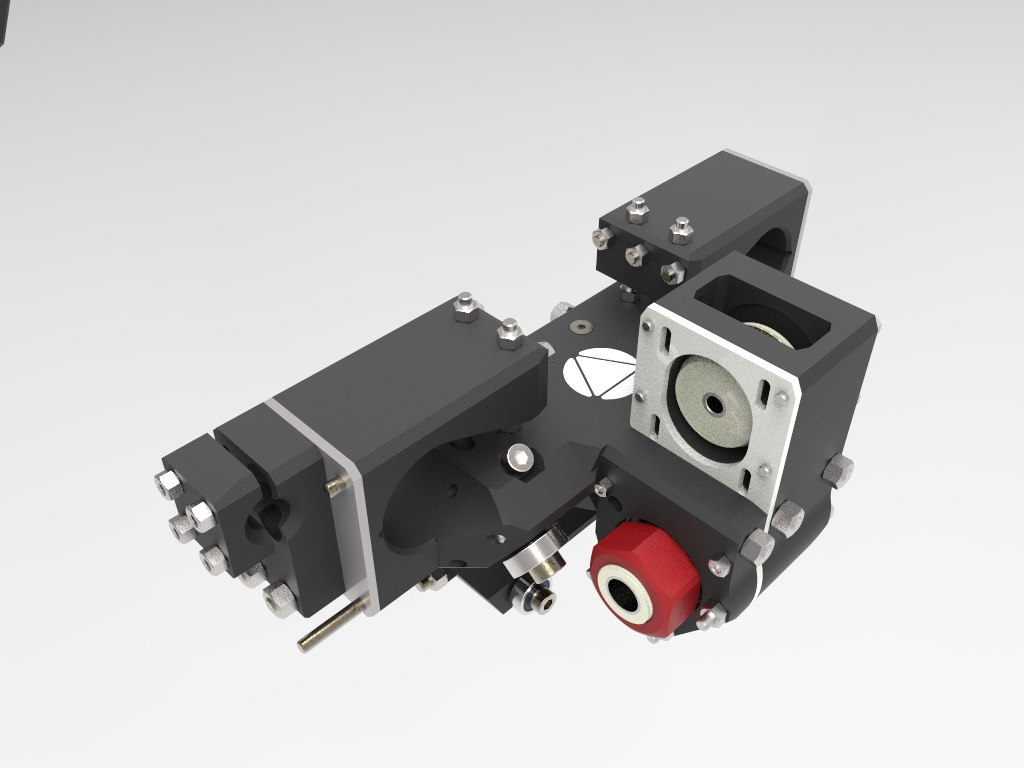

TROIS MODULES MECANIQUES - OPEN SOURCE : 1 MODULE YZ et 2 MODULES X-X fabriqués par impression 3D - FDM par défaut en PETG-Pro, et avec option en PETG-CF et option en Nylon PAH-CF. Chaque module est renforcé par des barres d’acier filetées judicieusement positionnées et vissées après impression pour une bonne compatibilité structurelle. Cette composition structurelle définit un matériau haute performance.
L'impression 3D assure la précision géométrique, tandis que les barres d’acier confèrent une résistance exceptionnelle à la traction, à la torsion et une bonne stabilité dimensionnelle . Une association technique qui confère aux modules une robustesse et une précision équivalentes à des pièces usinées en aluminium, mais à un coût bien inférieur.
FICHE PRODUIT : Fraiseuse CNC Grand Format NALCNC OX50
Présentation Générale
NALCNC OX50 - Une fraiseuse CNC à portique mobile conçue pour offrir les performances, la vitesse et la rigidité d'une machine industrielle à un coût maîtrisé. Basée sur le concept innovant des modules mécaniques de la SÉRIE PRINT de NALCNC. Une structure hybride de haute précision associée à une mécanique de transmission rigide par vis à billes.
La surface d'usinage utile de 1300 × 2500 mm, est appropriée / indiquée pour les ateliers, artisans et créateurs souhaitant travailler le bois massif, les plastiques, les composites et l'aluminium léger en grand format.
| Catégorie | Spécification / Détail technique |
| Surface d'usinage utile | 1300 × 2500 mm (Grand format format plaque standard) |
| Architecture / Châssis | Portique mobile monté sur tubes ronds en acier (Ø50 mm - épaisseur 2 à 4 mm) |
| Structure des Modules | SÉRIE PRINT (1 module YZ + 2 modules X-X) : Pièces techniques imprimées en 3D (PETG-Pro par défaut, options PETG-CF / Nylon PAH-CF) avec renforts structurels par barres d'acier filetées pour une rigidité et stabilité équivalentes à l'aluminium usiné. |
| Système de Contrôle | Contrôleur FluidNC : Intuitif, moderne, convivial, avec connectivité sans fil / réseau et compatibilité étendue (GRBL, Fusion 360, FreeCAD, CNCjs). |
| Motorisation | Moteurs NEMA23 hybrides (112 mm) à boucle fermée sur tous les axes (XX, Y, Z). Pas de perte de pas, couple élevé pour usinage intensif et vitesse élevée en toute sécurité. |
| Transmission Axes XX & Y | Vis à billes haute précision SFU1610 avec système d'écrou en rotation + translation sur vis fixe. Garantit des mouvements précis, sans jeu et stables même à haute vitesse. |
| Transmission Axe Z | Vis à billes haute précision SFU1204 (écrou en translation sur vis en rotation). Z rigide calibré pour les passes profondes. |
| Guidage Linéaire (XX & YY) | Guidage direct sur tubes acier Ø50 mm via système à 2 × 3 lignes de roulement (stabilité maximale). |
| Guidage Linéaire (Z) | Rails linéaires de précision (HGH20 / HGW20 / SBR16 selon option). |
| Matériaux Usinables | Bois massif, panneaux (MDF, contreplaqué), plastiques techniques, résines, composites, aluminium léger / lisses. |
Points Forts & Innovations NALCNC
- Structure Hybride Haute Performance (SÉRIE PRINT) : L'association de l'impression 3D technique et du renfort par barres d'acier offre une absorption optimale des vibrations, une grande rigidité à la torsion et une stabilité dimensionnelle remarquable.
- Double Motorisation et Entraînement XX : L'axe transversal X est entraîné par 2 modules synchronisés (XX) équipés de moteurs hybrides à boucle fermée pour éviter tout arcboutement du portique.
- Transmission par Écrou Tournant (SFU1610) : L'écrou tournant sur vis fixe sur les longs axes (XX et Y) élimine le phénomène d'entrée en résonance (fouettement) des vis à billes de grande longueur à haute vitesse.
- Écosystème Ouvert & Modulaire : Compatible avec les niveaux de modularité Open Source NALCNC (du kit prêt-à-monter au projet DIY complet).
- Pilotage Accessible & Modulaire : Grâce à l'interface FluidNC, prenez en main la machine facilement via WebUI, Wi-Fi ou SD sans nécessiter de configuration matérielle lourde.
Adaptabilité & Évolutivité
- Options de Matériaux de Modules : PETG-Pro (standard), PETG-CF (chargé carbone) ou Nylon PAH-CF pour un usage industriel plus intensif.
- Évolutivité de la Structure : Possibilité d'adapter les épaisseurs de tube d'acier (2mm, 3mm ou 4mm) en fonction de la charge et du type d'usinage ciblé.
Mécanique de translation par écrou à billes en rotation sur vis fixe | Vis à bille SFU1610
Composants spécifiques SERIES PRINT OX50
SERIE PRINT OX50 |Vis à billes SFU1610| : Les modules mécaniques s’assemblent avec/sur des tubes rond en acier (diamètre 50mm - ep 2mm - 3mm - 4mm )

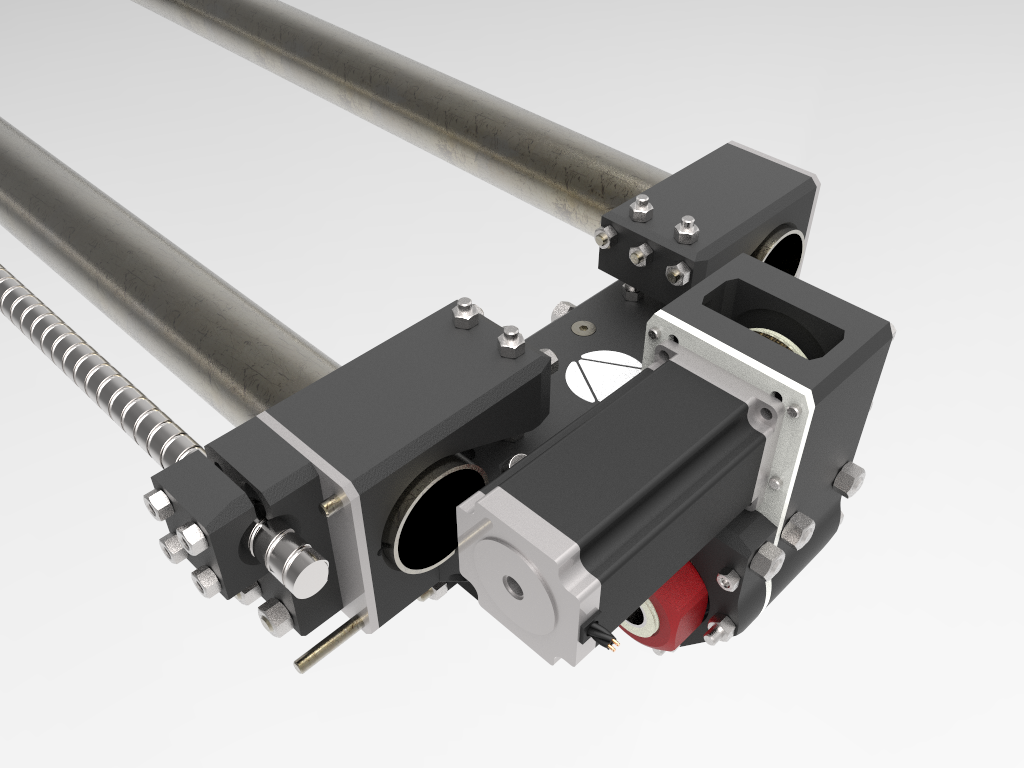

Guidage linéaire axes XX et YY : directement sur tubes acier Ø50 mm - Système à 2x 3 lignes de roulement (stabilité maximale)

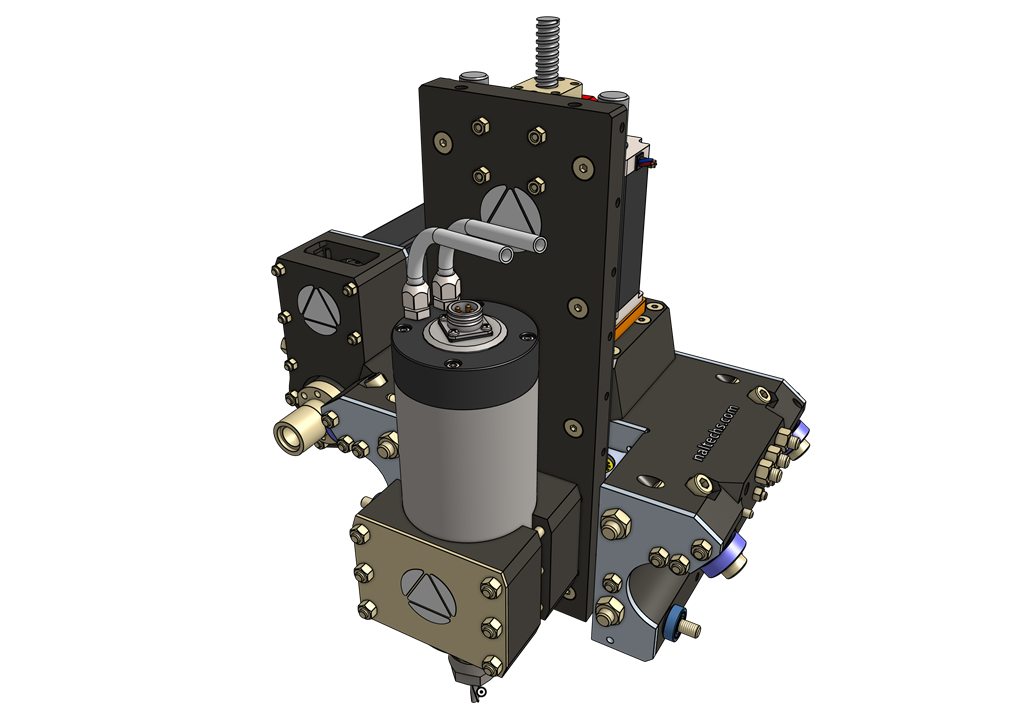

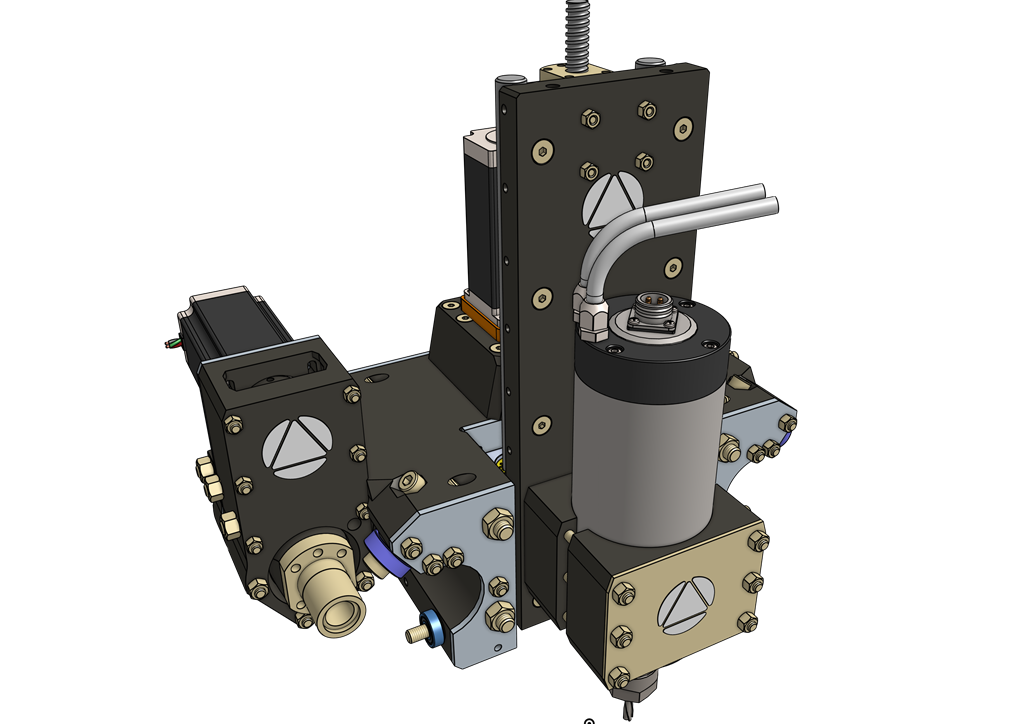

Guidage linéaire axe Z : Rails linéaires HGH20 ou HGW20 ou SBR16
MECANIQUE DE TRANSLATION AXES XX et Y : VIS A BILLES SFU1610 ( écrou en rotation + translation sur vis fixe )
Mécanique de translation axe Z : Vis à billes SFU1204 ( écrou en translation sur vis en rotation )
Motorisation pour usage standard : NEMA23 sur tous les axes
Motorisation pour usinage intensif en atelier : NEMA 23 (112mm) à couple élevé sur tous les axes
